ESCA 3 Поворот вертикальный внешний 45град 80х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
Описание

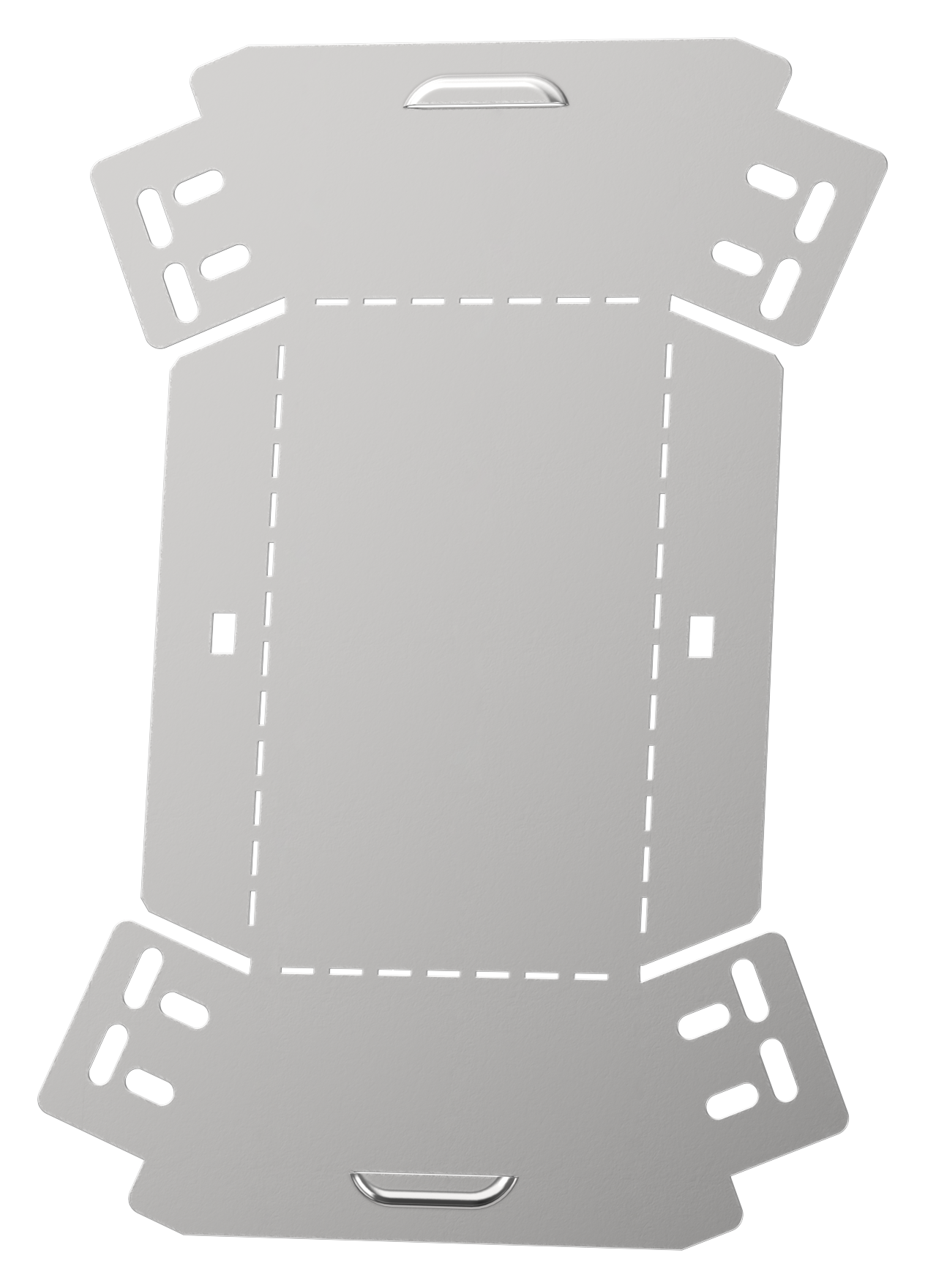

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 0,42 |
| Толщина металла, мм | 0.6 |
| Ширина, мм | 300 |
| Ширина ответвления, мм | 300 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Толщина цинкового покрытия, мкм | 10 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 80 |
| Длина, мм | 230 |
| Отклонение - угол | 45 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Материал | Сталь |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Исполнение для больших расст-усиленный | Нет |
| Перфорированная боковая стенка | Нет |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644319 |
| Вес брутто, кг | 4.2 |
| Вес нетто, кг | 4.2 |
| Объем, м^3 | 0.003992 |
| Длина, см | 24.8 |
| Высота, см | 3.5 |
| Ширина, см | 46 |
| Способ нанесения информации | На стикер |
