ESCA 3 Поворот вертикальный внутренний 45град 100х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
Описание

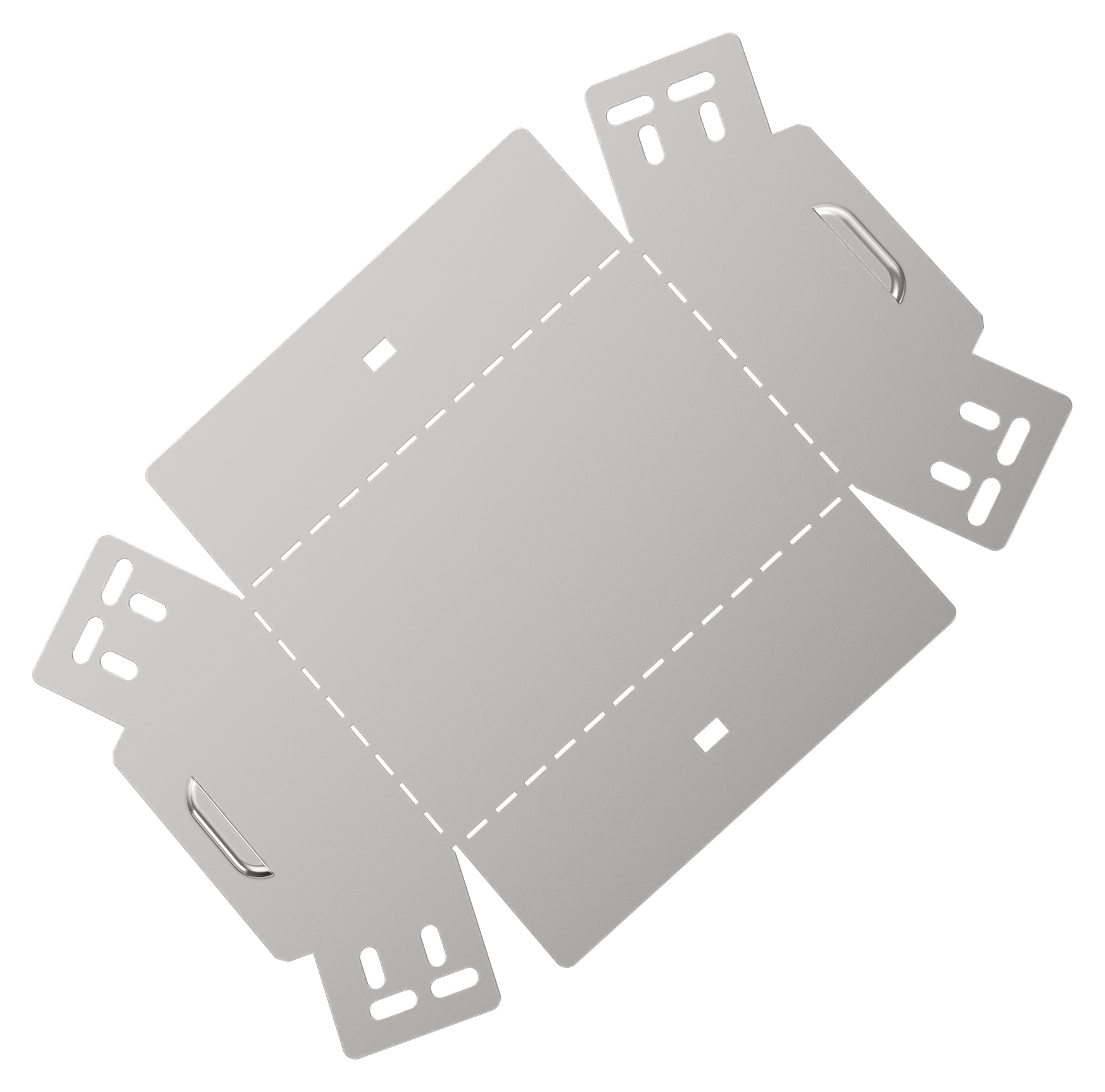

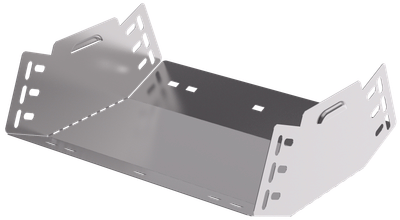

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Высота кабельного лотка , мм | 100 |
| Вес, кг | 0,56 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Толщина металла, мм | 0.6 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Длина, мм | 156 |
| Материал | Сталь |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Цвет | Светло-серый |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 300 |
| Ширина, мм | 300 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646887 |
| Вес брутто, кг | 5.6 |
| Вес нетто, кг | 5.6 |
| Объем, м^3 | 0.004773 |
| Длина, см | 26.9 |
| Высота, см | 3.5 |
| Ширина, см | 50.7 |
| Способ нанесения информации | На стикер |
