ESCA 3 Поворот вертикальный внутренний 45град 50х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
Описание

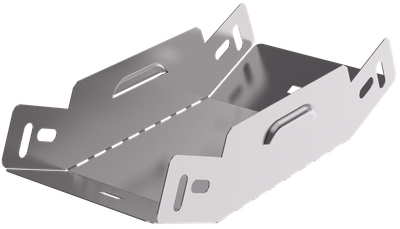

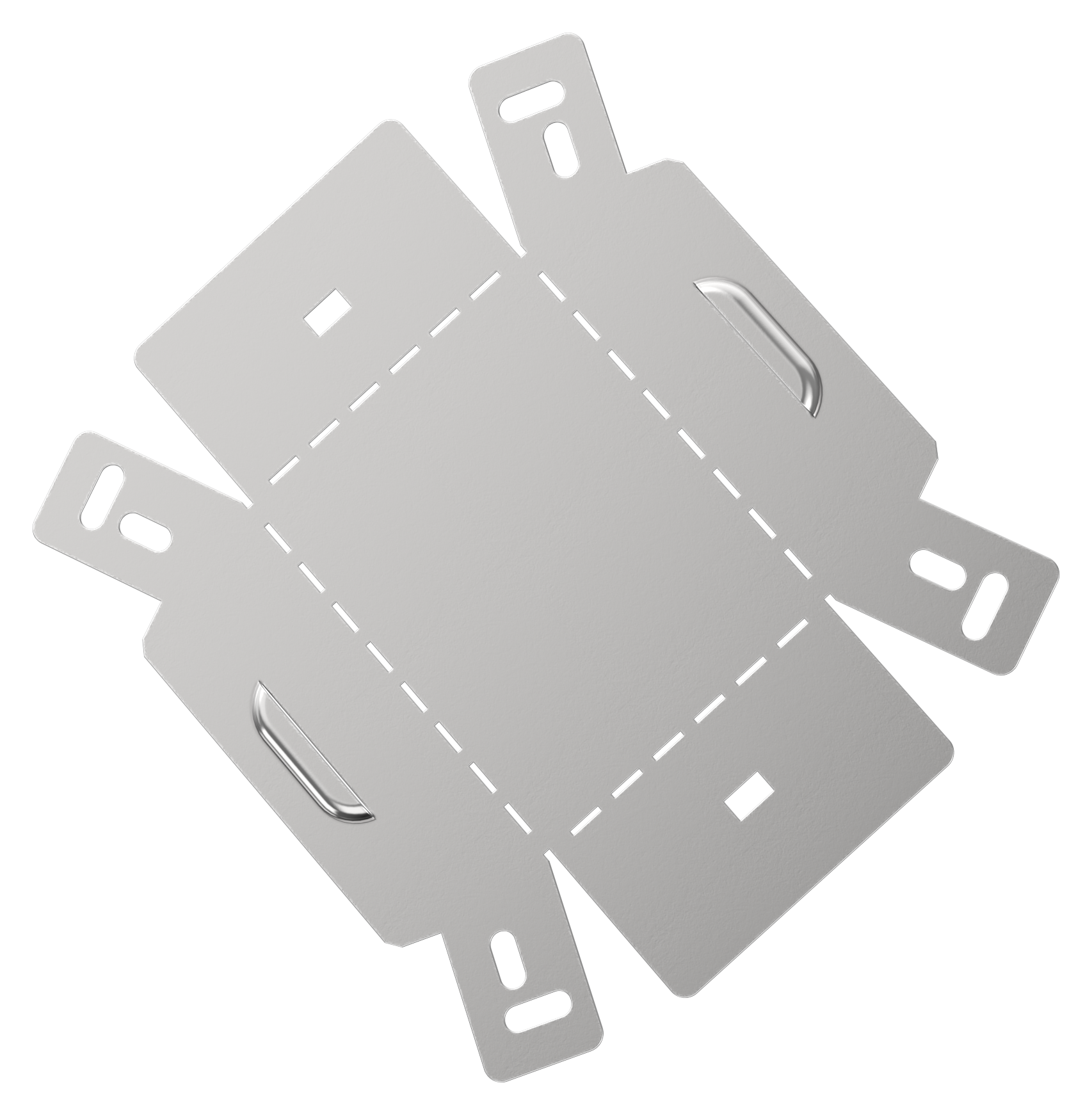

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
| Ширина, мм | 100 |
| Толщина металла, мм | 0.6 |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,20 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Вертикально восходящий (внутренний) |
| Отклонение - угол | 45 |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Исполнение для больших расст-усиленный | Нет |
| Длина, мм | 112 |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084643510 |
| Вес брутто, кг | 2 |
| Вес нетто, кг | 2 |
| Объем, м^3 | 0.001743 |
| Длина, см | 24.3 |
| Высота, см | 3.5 |
| Ширина, см | 20.5 |
| Способ нанесения информации | На стикер |
