ESCA 3 Поворот вертикальный внутренний 45град 80х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Толщина металла, мм | 0.6 |
| Ширина, мм | 100 |
| Материал | Сталь |
Описание

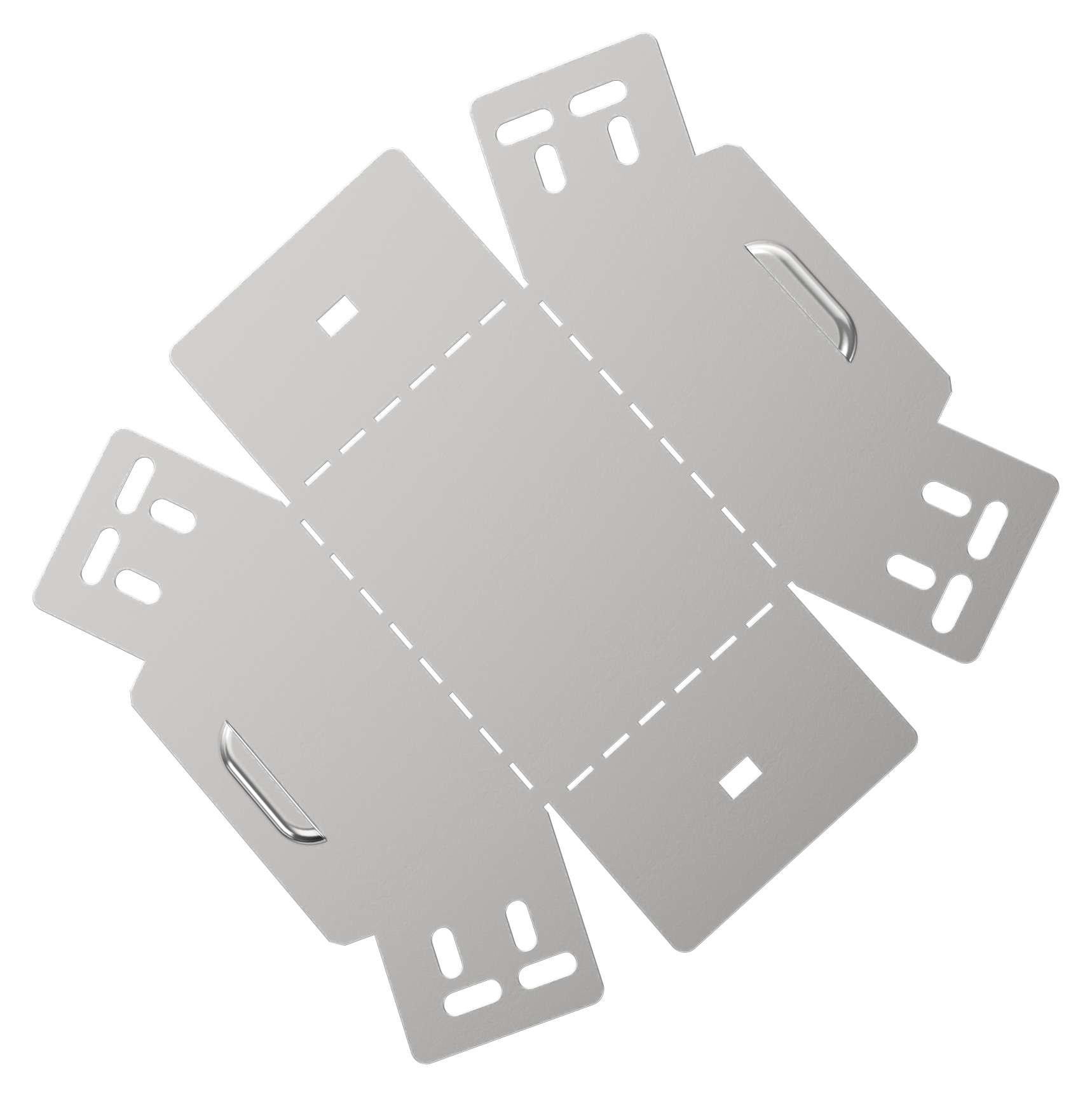

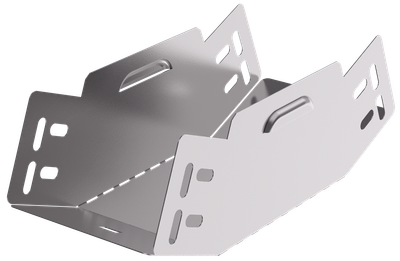

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Толщина металла, мм | 0.6 |
| Ширина, мм | 100 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Высота кабельного лотка , мм | 80 |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Длина, мм | 139 |
| Ширина ответвления, мм | 100 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Вид или марка материала | Прочее |
| Отклонение - угол | 45 |
| Подходит для обеспеч целостности цепи | Нет |
| Вес, кг | 0,27 |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647990 |
| Вес брутто, кг | 2.7 |
| Вес нетто, кг | 2.7 |
| Объем, м^3 | 0.002439 |
| Длина, см | 26.1 |
| Высота, см | 3.5 |
| Ширина, см | 26.7 |
| Способ нанесения информации | На стикер |
