ESCA 3 Поворот 90град 35х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Ширина, мм | 50 |
| Длина, мм | 239 |
| Вес, кг | 0,10 |
Описание

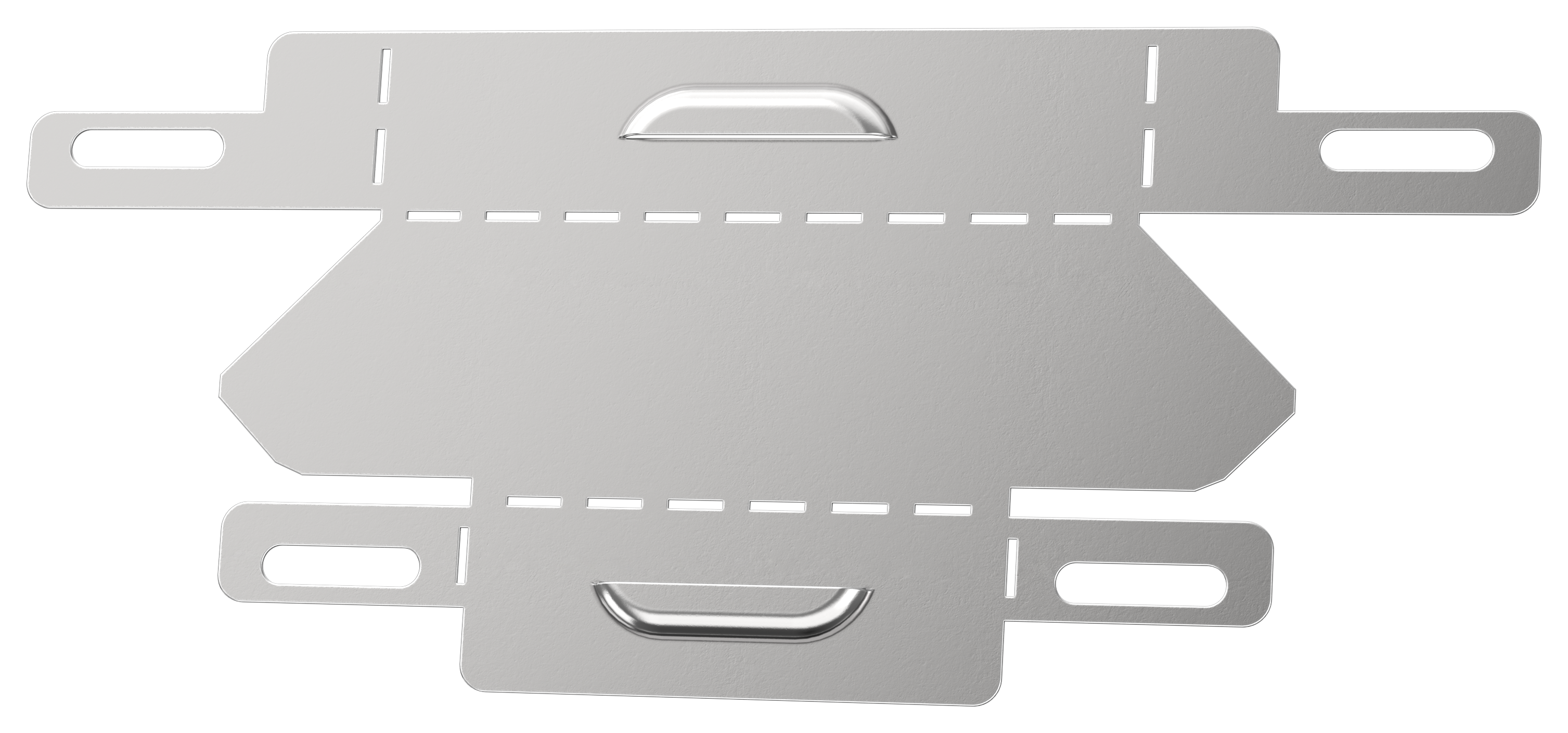

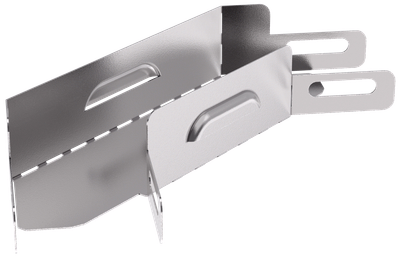

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 35 |
| Ширина, мм | 50 |
| Длина, мм | 239 |
| Вес, кг | 0,10 |
| Температура эксплуатации, °C | -50...40 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
| Толщина металла, мм | 0.6 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 50 |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Изменение направления | Горизонтальный (-ая) |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Высота кабельного лотка , мм | 35 |
| Подходит для обеспеч целостности цепи | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647891 |
| Вес брутто, кг | 1 |
| Вес нетто, кг | 1 |
| Объем, м^3 | 0.00123 |
| Длина, см | 28 |
| Высота, см | 3.5 |
| Ширина, см | 12.5 |
| Способ нанесения информации | На стикер |
