ESCA 3 Поворот вертикальный внешний 90град 35х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Материал | Сталь |
| Отклонение - угол | 90 |
| Ширина ответвления, мм | 150 |
Описание

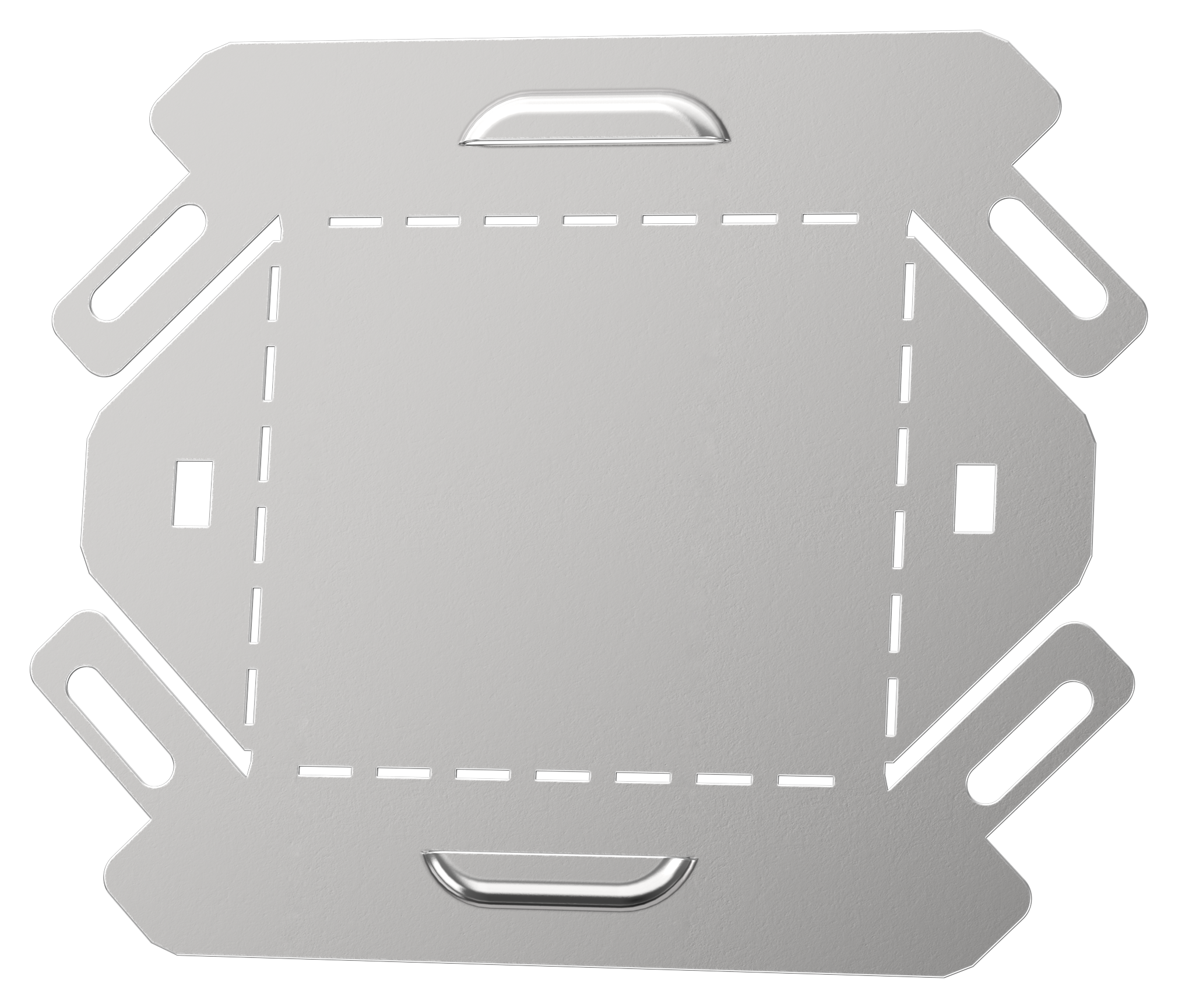

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Материал | Сталь |
| Отклонение - угол | 90 |
| Ширина ответвления, мм | 150 |
| Ширина, мм | 150 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Толщина металла, мм | 0.6 |
| Температура эксплуатации, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Высота кабельного лотка , мм | 35 |
| Длина, мм | 207 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 0,18 |
| Исполнение для больших расст-усиленный | Нет |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646795 |
| Вес брутто, кг | 1.8 |
| Вес нетто, кг | 1.8 |
| Объем, м^3 | 0.001601 |
| Длина, см | 20.7 |
| Высота, см | 3.5 |
| Ширина, см | 22.1 |
| Способ нанесения информации | На стикер |
