ESCA 3 Поворот вертикальный внешний 90град 80х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
Описание

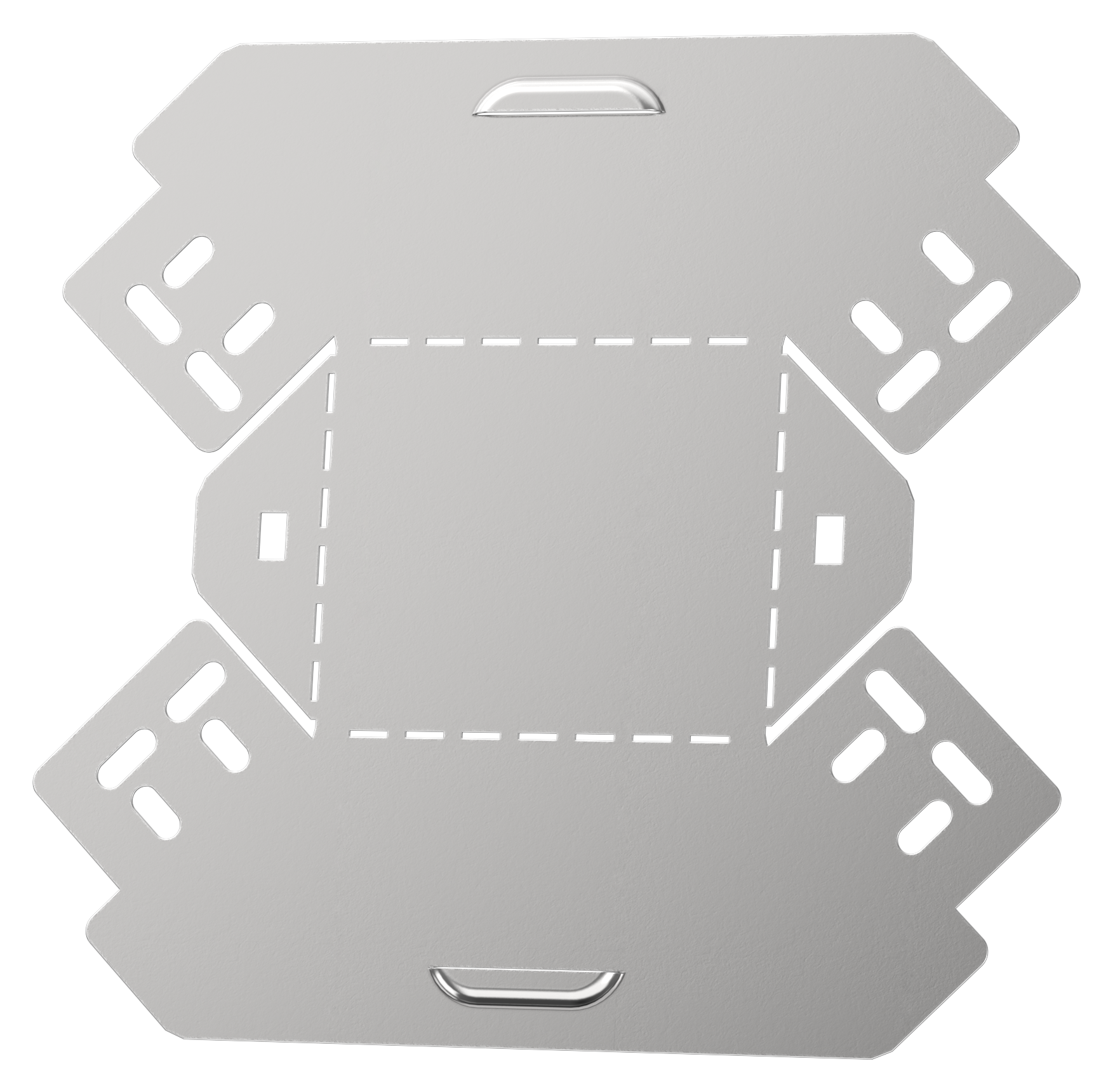

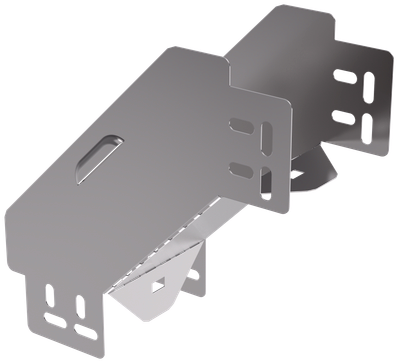

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Ширина ответвления, мм | 100 |
| Температура эксплуатации, °C | -50...40 |
| Толщина металла, мм | 0.6 |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 90 |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 271 |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Вес, кг | 0,26 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646658 |
| Вес брутто, кг | 2.6 |
| Вес нетто, кг | 2.6 |
| Объем, м^3 | 0.002475 |
| Длина, см | 27.1 |
| Высота, см | 3.5 |
| Ширина, см | 26.1 |
| Способ нанесения информации | На стикер |
