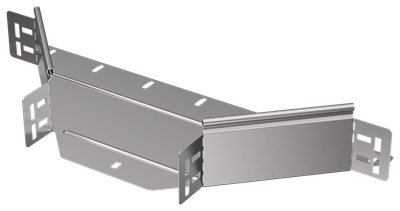

ESCA 5 Отвод Т-образный 100х200-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 519 |
| Материал | Сталь |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 519 |
| Материал | Сталь |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Ширина ответвления, мм | 200 |
| Нержавеющая сталь травлёная | Нет |
| Ширина, мм | 200 |
| Высота, мм | 100 |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Исполнение для больших расст-усиленный | Нет |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Вес, кг | 1,07 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Толщина металла, мм | 1,2 |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
Документация
Сертификаты
Паспорта и РЭ
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293485763 | 4630293485763 |
| Вес брутто, кг | 1.07 | 1.07 |
| Вес нетто, кг | 1.07 | 1.07 |
| Объем, м^3 | 0.010955 | 0.010955 |
| Длина, см | 51.9 | 51.9 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
