ESCA 7 Поворот 90град 100х400-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 90 |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 90 |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота кабельного лотка , мм | 100 |
| Номер цвета RAL | 7047 |
| Толщина металла, мм | 1.5 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Ширина, мм | 400 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 796 |
| Ширина ответвления, мм | 400 |
| Вес, кг | 4,26 |
Документация
Паспорта и РЭ

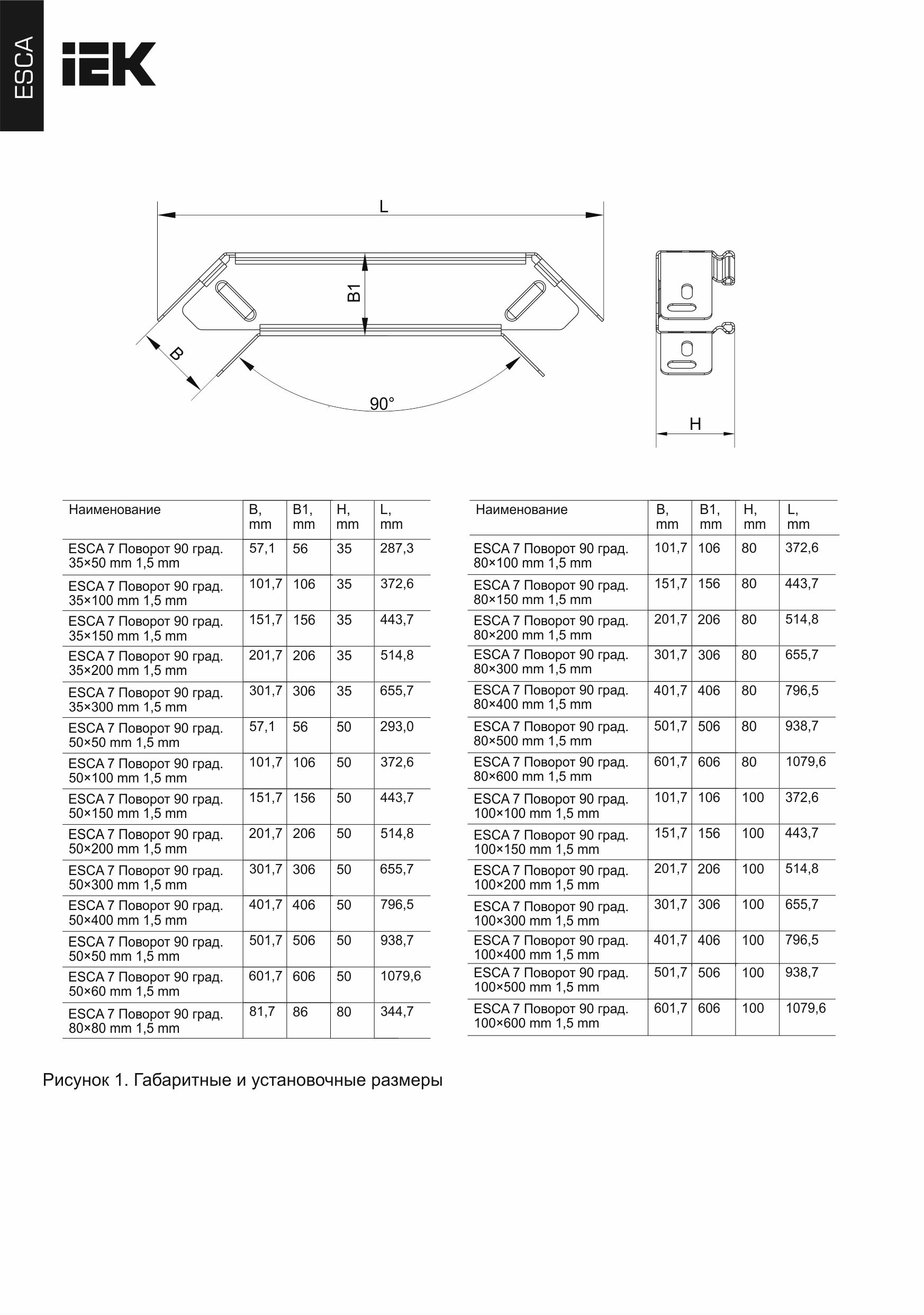

Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084473735 | 4610084473735 |
| Вес брутто, кг | 4.26 | 4.26 |
| Вес нетто, кг | 4.26 | 4.26 |
| Объем, м^3 | 0.035562 | 0.035562 |
| Длина, см | 79.6 | 79.6 |
| Высота, см | 10.2 | 10.2 |
| Ширина, см | 43.8 | 43.8 |
| Способ нанесения информации | На стикер | На стикер |
