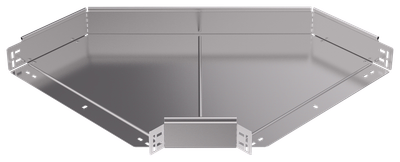

ESCA 7 Поворот 90град 100х600-1,5 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Горизонтальный (-ая) |
| Вид или марка материала | Прочее |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 100 |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Горизонтальный (-ая) |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Ширина ответвления, мм | 600 |
| Ширина, мм | 600 |
| Цвет | Светло-серый |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Длина, мм | 1080 |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Толщина металла, мм | 1.5 |
| Подходит для обеспеч целостности цепи | Нет |
| Номер цвета RAL | 7047 |
| Нержавеющая сталь травлёная | Нет |
| Отклонение - угол | 90 |
| Исполнение для больших расст-усиленный | Нет |
| Высота кабельного лотка , мм | 100 |
| Вес, кг | 7,29 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорированная боковая стенка | Нет |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Класс стойкости к коррозии | 2 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084473797 | 4610084473797 |
| Вес брутто, кг | 7.29 | 7.29 |
| Вес нетто, кг | 7.29 | 7.29 |
| Объем, м^3 | 0.070282 | 0.070282 |
| Длина, см | 108 | 108 |
| Высота, см | 10.2 | 10.2 |
| Ширина, см | 63.8 | 63.8 |
| Способ нанесения информации | На стикер | На стикер |
