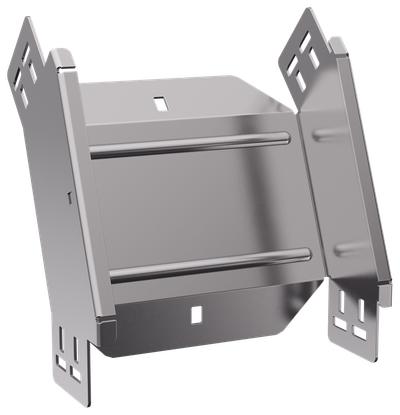

ESCA 7 Поворот вертикальный внешний 45град 80х200-2,0 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 80 |
| Модель или исполнение | Интегрированный разъем |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 80 |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 248 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Отклонение - угол | 45 |
| Вид или марка материала | Прочее |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Ширина, мм | 200 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Нержавеющая сталь травлёная | Нет |
| Толщина металла, мм | 2.0 |
| Перфорация в основании для монтажа | Нет |
| Ширина ответвления, мм | 200 |
| Вес, кг | 1,15 |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084488715 | 4610084488715 |
| Вес брутто, кг | 1.15 | 1.15 |
| Вес нетто, кг | 1.15 | 1.15 |
| Объем, м^3 | 0.004853 | 0.004853 |
| Длина, см | 24.8 | 24.8 |
| Высота, см | 9.5 | 9.5 |
| Ширина, см | 20.6 | 20.6 |
| Способ нанесения информации | На стикер | На стикер |
