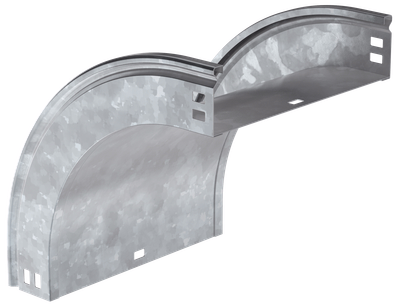

Поворот плавный 90град вертикальный внешний (тип В20) ESCA 50х200мм HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Вид или марка материала | Сталь оцинкованная |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Толщина цинкового покрытия, мкм | 55 |
Описание
Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Вид или марка материала | Сталь оцинкованная |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Толщина цинкового покрытия, мкм | 55 |
| Толщина металла, мм | 0.8 |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Перфорированная боковая стенка | Нет |
| Ширина, мм | 200 |
| Вес, кг | 0,75 |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Высота кабельного лотка , мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Длина, мм | 220 |
| Ширина ответвления, мм | 200 |
| Отклонение - угол | 90 |
| Класс стойкости к коррозии | 6 |
| Монтажная температура, °C | -50...40 |
| Внутр радиус, мм | 100 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056696561 | 4606056696561 |
| Вес брутто, кг | 0.741 | 0.741 |
| Вес нетто, кг | 0.75 | 0.75 |
| Объем, м^3 | 0.00663 | 0.00663 |
| Длина, см | 29.8 | 22 |
| Высота, см | 10.8 | 22 |
| Ширина, см | 20.6 | 20 |
| Способ нанесения информации | На стикер | На стикер |
