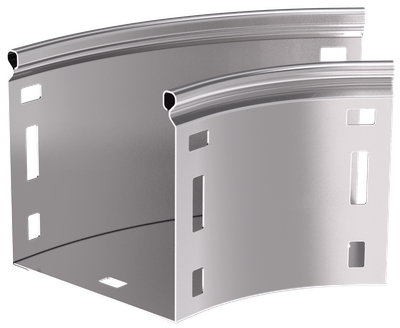

ESCA Поворот плавный 45град тип Г01 100х200мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
Описание
Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Толщина металла, мм | 0.8 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка , мм | 100 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | C разъемом |
| Ширина, мм | 200 |
| Ширина ответвления, мм | 200 |
| Вид или марка материала | Сталь оцинкованная |
| Монтажная температура, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Вес, кг | 0,69 |
| Изменение направления | Горизонтальный (-ая) |
| Длина, мм | 298 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Внутр радиус, мм | 100 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056695564 | 4606056695564 |
| Вес брутто, кг | 0.55 | 0.55 |
| Вес нетто, кг | 0.49 | 0.49 |
| Объем, м^3 | 0.006694 | 0.006694 |
| Длина, см | 26.3 | 26.3 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 25.2 | 25.2 |
| Способ нанесения информации | На стикер | На стикер |
