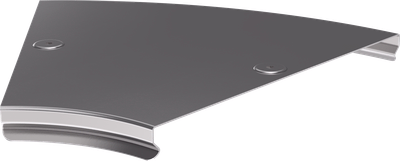

Крышка поворота плавного 45град (тип Г01) ESCA 100мм IEK
Артикул:
Основные характеристики
| Ширина, мм | 100.0 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Отклонение - угол | 45 |
| Шарнирный | Нет |
| Температура эксплуатации, °C | -50...40 |
Описание
Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Особый конструктив замка крышки лотков и монтажных аксессуаров позволяет установить крышку простым нажатием без дополнительных фиксаторов.
- Замок обеспечивает надежную фиксацию крышки при вертикальном монтаже кабельной трассы.
Особенности конструкции
Технические характеристики
| Ширина, мм | 100.0 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Отклонение - угол | 45 |
| Шарнирный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Подходит для кабель-канала | Нет |
| Материал | Сталь |
| Способ или тип крепления | На защелках |
| Толщина металла, мм | 0,8 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,16 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Высота, мм | 15.2 |
| Вид или марка материала | Прочее |
| Длина, мм | 227.5 |
| Подходит для проволочного лотка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для лестничного лотка | Нет |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
Revit, База оборудования (ZIP, 85.30 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056700503 | 4606056700503 |
| Вес брутто, кг | 0.12 | 0.12 |
| Вес нетто, кг | 0.12 | 0.12 |
| Объем, м^3 | 0.000437 | 0.000437 |
| Длина, см | 19.3 | 19.3 |
| Высота, см | 1.5 | 1.5 |
| Ширина, см | 15.1 | 15.1 |
| Способ нанесения информации | На стикер | На стикер |
