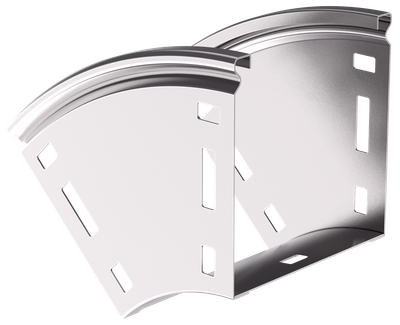

ESCA Поворот плавный 45град тип В20 100х300мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Ширина ответвления, мм | 300 |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,57 |
Описание
Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Ширина ответвления, мм | 300 |
| Перфорация в основании для монтажа | Нет |
| Вес, кг | 0,57 |
| Вид или марка материала | Сталь оцинкованная |
| Ширина, мм | 300 |
| Номер цвета RAL | 7047 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Высота кабельного лотка , мм | 100 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 221 |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Нержавеющая сталь травлёная | Нет |
| Внутр радиус, мм | 100 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Подходит для обеспеч целостности цепи | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина цинкового покрытия, мкм | 10 |
| Степень защиты - IP | IP00 |
| Толщина металла, мм | 0.8 |
