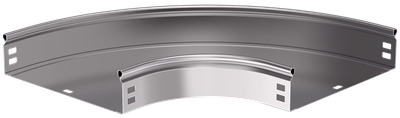

ESCA Поворот плавный 90град тип Г01 80х200мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 80 |
| Ширина, мм | 200 |
| Толщина цинкового покрытия, мкм | 10 |
| Материал | Сталь |
Описание
Поворот на 90° плавный предназначен для организации горизонтального поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 80 |
| Ширина, мм | 200 |
| Толщина цинкового покрытия, мкм | 10 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Нержавеющая сталь травлёная | Нет |
| Ширина ответвления, мм | 200 |
| Цвет | Светло-серый |
| Изменение направления | Горизонтальный (-ая) |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус, мм | 100 |
| Вид или марка материала | Сталь оцинкованная |
| Длина, мм | 330 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Толщина металла, мм | 0.8 |
| Вес, кг | 0,87 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 80 |
| Отклонение - угол | 90 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056694802 | 4606056694802 |
| Вес брутто, кг | 0.957 | 0.957 |
| Вес нетто, кг | 0.87 | 0.87 |
| Объем, м^3 | 0.008821 | 0.008821 |
| Длина, см | 33 | 33 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 33 | 33 |
| Способ нанесения информации | На стикер | На стикер |
