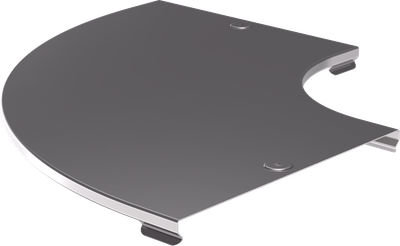

Крышка поворота плавного 90град (тип Г01) ESCA 100мм IEK
Артикул:
Основные характеристики
| Ширина, мм | 100.0 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Способ или тип крепления | На защелках |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
Описание
Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Особый конструктив замка крышки лотков и монтажных аксессуаров позволяет установить крышку простым нажатием без дополнительных фиксаторов.
- Замок обеспечивает надежную фиксацию крышки при вертикальном монтаже кабельной трассы.
Особенности конструкции
Технические характеристики
| Ширина, мм | 100.0 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Способ или тип крепления | На защелках |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Подходит для лестничного лотка | Нет |
| Толщина металла, мм | 0,8 |
| Класс стойкости к коррозии | 2 |
| Подходит для проволочного лотка | Нет |
| Вид или марка материала | Прочее |
| Шарнирный | Нет |
| Вес, кг | 0,22 |
| Высота, мм | 15.2 |
| Длина, мм | 230.5 |
| Подходит для обеспеч целостности цепи | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для кабель-канала | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 90 |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 7047 |
| Цвет | Светло-серый |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
Revit, База оборудования (ZIP, 85.30 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056700237 | 4606056700237 |
| Вес брутто, кг | 0.35 | 0.35 |
| Вес нетто, кг | 0.22 | 0.22 |
| Объем, м^3 | 0.000794 | 0.000794 |
| Длина, см | 23 | 23 |
| Высота, см | 1.5 | 1.5 |
| Ширина, см | 23 | 23 |
| Способ нанесения информации | На стикер | На стикер |
