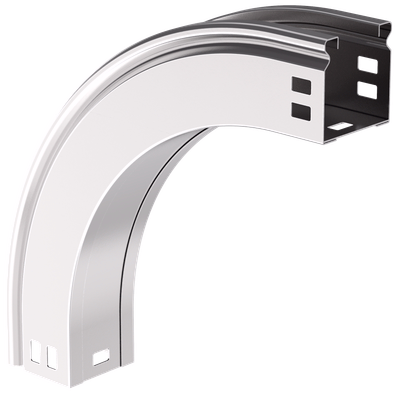

ESCA Поворот плавный 90град тип В20 50х100мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 35 |
| Материал | Пластик |
| Ширина, мм | 80.0 |
| Исполнение для больших расст-усиленный | Нет |
Описание
Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 35 |
| Материал | Пластик |
| Ширина, мм | 80.0 |
| Исполнение для больших расст-усиленный | Нет |
| Нержавеющая сталь травлёная | Нет |
| Перфорированная боковая стенка | Нет |
| Длина, мм | 1570 |
| Степень защиты - IP | IP66 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Внутр радиус, мм | 100 |
| Номер цвета RAL | 9016 |
| Цвет | Светло-серый |
| Климатическое исполнение | УХЛ3.1 |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 10 |
| Изменение направления | Горизонтальный (-ая) |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 0,8 |
| Температура эксплуатации, °C | -40...50 |
| Ширина ответвления, мм | 200 |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Световой модуль (оснащенный) |
| Монтажная температура, °C | -50...40 |
| Высота кабельного лотка , мм | 35 |
| Вес, кг | 0,56 |
| Защитное покрытие поверхности | EV008895 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056696080 | 4606056696080 |
| Вес брутто, кг | 0.46 | 0.46 |
| Вес нетто, кг | 0.46 | 0.46 |
| Объем, м^3 | 0.00484 | 0.00484 |
| Длина, см | 22 | 22 |
| Высота, см | 22 | 22 |
| Ширина, см | 10 | 10 |
| Способ нанесения информации | На стикер | На стикер |
