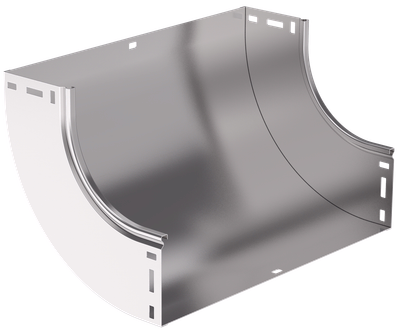

ESCA Поворот плавный 90град тип В10 100х400мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
Описание
Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Толщина металла, мм | 0.8 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 230 |
| Отклонение - угол | 90 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 400 |
| Нержавеющая сталь травлёная | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Внутр радиус, мм | 100 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид или марка материала | Сталь оцинкованная |
| Перфорированная боковая стенка | Нет |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота кабельного лотка , мм | 100 |
| Ширина ответвления, мм | 400 |
| Модель или исполнение | C разъемом |
| Вес, кг | 1,21 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056697650 | 4606056697650 |
| Вес брутто, кг | 1.2 | 1.2 |
| Вес нетто, кг | 1.2 | 1.2 |
| Объем, м^3 | 0.02116 | 0.02116 |
| Длина, см | 23 | 23 |
| Высота, см | 23 | 23 |
| Ширина, см | 40 | 40 |
| Способ нанесения информации | На стикер | На стикер |
