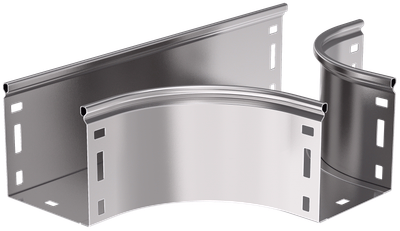

ESCA Разветвитель Т-образный плавный тип Г01 100х100мм IEK
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Степень защиты - IP | IP00 |
| Высота, мм | 100 |
| Ширина, мм | 100 |
Описание
Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Степень защиты - IP | IP00 |
| Высота, мм | 100 |
| Ширина, мм | 100 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина металла, мм | 0,8 |
| Конструктивное исполнение | Тройник горизонтальный |
| Модель или исполнение | Интегрированный разъем |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Длина, мм | 360 |
| Вес, кг | 0,81 |
| Толщина цинкового покрытия, мкм | 10 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 100 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
