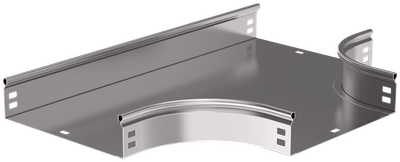

ESCA Разветвитель Т-образный плавный тип Г01 100х150мм IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Номер цвета RAL | 7047 |
| Конструктивное исполнение | Тройник горизонтальный |
| Ширина, мм | 150 |
Описание
Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Номер цвета RAL | 7047 |
| Конструктивное исполнение | Тройник горизонтальный |
| Ширина, мм | 150 |
| Толщина металла, мм | 0,8 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Материал | Сталь |
| Температура эксплуатации, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Вес, кг | 1,02 |
| Модель или исполнение | Интегрированный разъем |
| Длина, мм | 410 |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления, мм | 150 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056699692 | 4606056699692 |
| Вес брутто, кг | 1.1 | 1.1 |
| Вес нетто, кг | 1.02 | 1.02 |
| Объем, м^3 | 0.011595 | 0.011595 |
| Длина, см | 41 | 41 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 28 | 28 |
| Способ нанесения информации | На стикер | На стикер |
