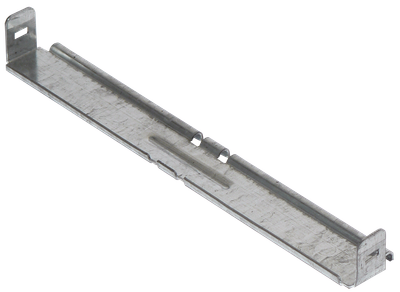

Соединитель безвинтовой CF IEK
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 31 |
| Длина, мм | 220 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для лотка высотой, мм | 50...100 |
Описание
Системы подвесов для металлических лотков предназначены для монтажа металлических лотков (прокатных или проволочных) по элементам здания (потолок, стены, пол).
Соединитель безвинтовой CF позволяет соединять лотки между собой при помощи отвертки, без использования дополнительных болтов.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Конструкция элементов системы подвесов ориентирована в первую очередь на удобство и скорость монтажа.
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 31 |
| Длина, мм | 220 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для лотка высотой, мм | 50...100 |
| Горизонт-поворотный или шарнирный | Нет |
| Вес, кг | 0,3 |
| Вид или марка материала | Сталь оцинкованная |
| Подходит для проволочного лотка | Да |
| Подходит для лотка шириной, мм | 50...600 |
| Вертикал-поворотный или шарнирный | Нет |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для кабель-канала | Нет |
| Подходит для лестничного лотка | Нет |
| Подходит для обеспеч целостности цепи | Да |
| Материал | Сталь |
| Тип соединения | Быстроразъемное соединение |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (ZIP, 85.30 MB)
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | КАРТОН |
| Штрихкод | 4606056111309 | 4606056159400 |
| Вес брутто, кг | 0.084 | 4.22 |
| Вес нетто, кг | 0.08 | 4 |
| Объем, м^3 | 0.000132 | 0.0066 |
| Длина, см | 25 | 16.5 |
| Высота, см | 3 | 16 |
| Ширина, см | 5 | 25 |
| Способ нанесения информации | На стикер | На стикер |
