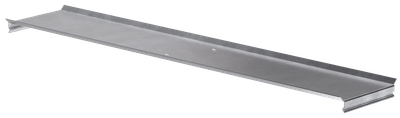

Накладка для крышки лотка 600 HDZ IEK
Артикул:
Основные характеристики
| Модель или исполнение | Накладка на стык крышки |
| Ширина, мм | 603 |
| Длина, мм | 100 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
Описание
Накладка на крышку применяется для прикрытия неровных линий отреза или для усиления мест стыков.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Подходит для всех типов листовых лотков серии ESCA.
- Крепится винтами КС М6.
- Толщина металла: 0,8 мм.
Технические характеристики
| Модель или исполнение | Накладка на стык крышки |
| Ширина, мм | 603 |
| Длина, мм | 100 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес, кг | 0,52 |
| Толщина цинкового покрытия, мкм | 55 |
| Класс стойкости к коррозии | 6 |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Сталь оцинкованная |
| Высота, мм | 16 |
| Толщина металла, мм | 0,8 |
| Горизонт-поворотный или шарнирный | Нет |
| Вертикал-поворотный или шарнирный | Нет |
| Тип соединения | Защёлкивающийся |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для кабель-канала | Нет |
| Подходит для лотка шириной, мм | 600 |
| Подходит для лотка высотой, мм | - |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для обеспеч целостности цепи | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
Информационные материалы
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 10 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4606056676181 | 4606056676198 |
| Вес брутто, кг | 1.27 | 6.345 |
| Вес нетто, кг | 1.03 | 5.15 |
| Объем, м^3 | 0.0006202 | 0.0129921 |
| Длина, см | 6 | 62 |
| Высота, см | 1.7 | 12.7 |
| Ширина, см | 60.8 | 16.5 |
| Способ нанесения информации | На стикер | На стикер |
