Пластина шарнирного соединения h=100мм RAL IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 62 |
| Длина, мм | 203 |
| Защитное покрытие поверхности | EV008895 |
| Высота, мм | 100 |
Аналоги
Описание

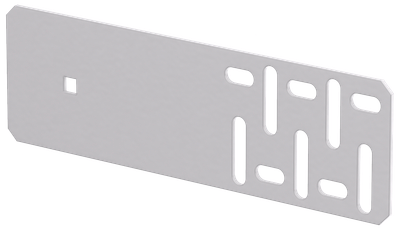

Пластина шарнирного соединения служит для соединения лотков под произвольным углом.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 62 |
| Длина, мм | 203 |
| Защитное покрытие поверхности | EV008895 |
| Высота, мм | 100 |
| Подходит для проволочного лотка | Нет |
| Материал | Сталь |
| Вертикал-поворотный или шарнирный | Да |
| Толщина металла, мм | 2,0 |
| Подходит для лотка высотой, мм | 100 |
| Подходит для лотка шириной, мм | 100...600 |
| Подходит для обеспеч целостности цепи | Да |
| Подходит для лестничного лотка | Да |
| Подходит для кабель-канала | Нет |
| Тип соединения | Винтовой разъем |
| Горизонт-поворотный или шарнирный | Нет |
| Подходит для проволоки проволочного лотка , мм | - |
| Вид или марка материала | Сталь оцинкованная |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
3D-модель, STEP-формат (STEP, 132.78 KB)
Revit, База оборудования (ZIP, 85.30 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Программное обеспечение
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 2 |
| Единицы измерения | шт |
| Тип упаковки | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН |
| Штрихкод | 4606056220353 |
| Вес брутто, кг | 0.2 |
| Вес нетто, кг | 0.364 |
| Объем, м^3 | 0.0000735 |
| Длина, см | 21 |
| Высота, см | 0.5 |
| Ширина, см | 7 |
| Способ нанесения информации | На стикер |
