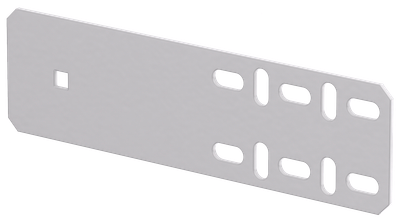

Пластина шарнирного соединения h=80мм RAL IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 52 |
| Длина, мм | 188 |
| Защитное покрытие поверхности | EV008895 |
| Подходит для проволоки проволочного лотка , мм | - |
Описание
Пластина шарнирного соединения служит для соединения лотков под произвольным углом.
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 52 |
| Длина, мм | 188 |
| Защитное покрытие поверхности | EV008895 |
| Подходит для проволоки проволочного лотка , мм | - |
| Высота, мм | 80 |
| Вид или марка материала | Сталь оцинкованная |
| Подходит для лестничного лотка | Да |
| Материал | Сталь |
| Подходит для лотка высотой, мм | 80 |
| Подходит для кабель-канала | Нет |
| Толщина металла, мм | 2,0 |
| Подходит для обеспеч целостности цепи | Да |
| Горизонт-поворотный или шарнирный | Нет |
| Подходит для лотка шириной, мм | 100...600 |
| Подходит для проволочного лотка | Нет |
| Вертикал-поворотный или шарнирный | Да |
| Тип соединения | Винтовой разъем |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
3D-модель, STEP-формат (STEP, 132.81 KB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (ZIP, 85.30 MB)
Программное обеспечение
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 116 |
| Единицы измерения | шт |
| Тип упаковки | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН |
| Штрихкод | 4606056220384 |
| Вес брутто, кг | 16.124 |
| Вес нетто, кг | 0.276 |
| Объем, м^3 | 0.004408 |
| Длина, см | 22 |
| Высота, см | 10 |
| Ширина, см | 20 |
| Способ нанесения информации | На стикер |
