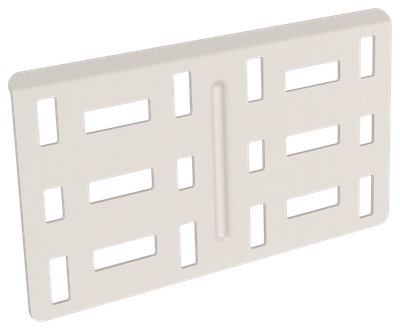

Пластина соединительная 100мм RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Модель или исполнение | Интегрированный разъем |
| Ширина, мм | 381.0 |
| Длина, мм | 199.0 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
Описание
Пластина соединительная применяется для соединения двух лотков или фасонных секций с лотком при отсутствии телескопического соединения. Применяется для всех типов листовых лотков и фасонных секций серии ESCA.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Повышенная жесткость конструкции за счет увеличенной длины и наличия ребер жесткости. Универсальное расположение отверстий позволяет фиксировать все виды листовых лотков и фасонных секций серии ESCA.
Технические характеристики
| Модель или исполнение | Интегрированный разъем |
| Ширина, мм | 381.0 |
| Длина, мм | 199.0 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Высота, мм | 809 |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для лотка высотой, мм | 100 |
| Номер цвета RAL | 1018 |
| Тип соединения | Винтовой разъем |
| Цвет | Светло-серый |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 55 |
| Вертикал-поворотный или шарнирный | Нет |
| Подходит для лотка шириной, мм | 200...600 |
| Подходит для лестничного лотка | Нет |
| Вид или марка материала | Прочее |
| Подходит для кабель-канала | Нет |
| Толщина металла, мм | 1,2 |
| Горизонт-поворотный или шарнирный | Нет |
| Подходит для обеспеч целостности цепи | Да |
| Подходит для проволочного лотка | Нет |
| Монтажная температура, °C | -10...50 |
| Вес, кг | 0,24 |
Документация
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 22 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4610084546361 | 4610084546378 |
| Вес брутто, кг | 0.308 | 3.298 |
| Вес нетто, кг | 0.298 | 3.278 |
| Объем, м^3 | 0.000118 | 0.003685 |
| Длина, см | 15 | 19.5 |
| Высота, см | 0.9 | 10.5 |
| Ширина, см | 8.8 | 18 |
| Способ нанесения информации | На стикер | На стикер |
