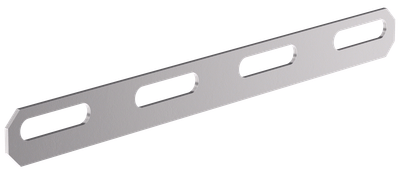

Пластина соединительная h=35мм RAL IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 18 |
| Длина, мм | 190 |
| Защитное покрытие поверхности | EV008895 |
| Вид или марка материала | Сталь оцинкованная |
Аналоги
Описание
Пластина соединительная служит для соединения лотков и аксессуаров между собой.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 18 |
| Длина, мм | 190 |
| Защитное покрытие поверхности | EV008895 |
| Вид или марка материала | Сталь оцинкованная |
| Тип соединения | Винтовой разъем |
| Толщина металла, мм | 1,5 |
| Подходит для обеспеч целостности цепи | Да |
| Подходит для кабель-канала | Нет |
| Материал | Сталь |
| Подходит для лестничного лотка | Да |
| Подходит для лотка высотой, мм | 35 |
| Подходит для проволоки проволочного лотка , мм | - |
| Вертикал-поворотный или шарнирный | Нет |
| Подходит для проволочного лотка | Нет |
| Высота, мм | 35 |
| Подходит для лотка шириной, мм | 100...600 |
| Горизонт-поворотный или шарнирный | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
3D-модель, STEP-формат (STEP, 63.46 KB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (ZIP, 85.30 MB)
Программное обеспечение
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 2 |
| Единицы измерения | шт |
| Тип упаковки | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН |
| Штрихкод | 4606056220346 |
| Вес брутто, кг | 0.04 |
| Вес нетто, кг | 0.08 |
| Объем, м^3 | 0.000019 |
| Длина, см | 19 |
| Высота, см | 0.5 |
| Ширина, см | 2 |
| Способ нанесения информации | На стикер |
