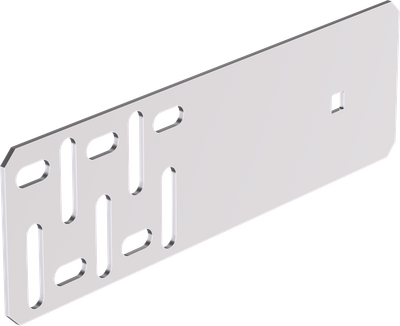

Пластина шарнирного соединения h=100мм IEK
Основные характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 62 |
| Длина, мм | 203 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для проволочного лотка | Нет |
Аналоги
Описание
Пластина шарнирного соединения служит для соединения лотков под произвольным углом.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Соединитель универсальный (угловой/продольный) |
| Ширина, мм | 62 |
| Длина, мм | 203 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для проволочного лотка | Нет |
| Подходит для обеспеч целостности цепи | Да |
| Подходит для лотка шириной, мм | 100...600 |
| Толщина металла, мм | 2,0 |
| Высота, мм | 100 |
| Вертикал-поворотный или шарнирный | Да |
| Подходит для лестничного лотка | Да |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Подходит для лотка высотой, мм | 100 |
| Подходит для проволоки проволочного лотка , мм | - |
| Вес, кг | 0,37 |
| Подходит для кабель-канала | Нет |
| Тип соединения | Винтовой разъем |
| Горизонт-поворотный или шарнирный | Нет |
