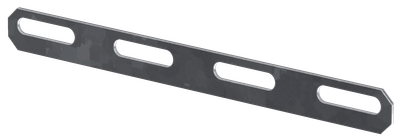

Пластина соединительная h=35мм IEK
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 18 |
| Длина, мм | 190 |
| Защитное покрытие поверхности | EV000253 |
| Вид или марка материала | Сталь оцинкованная |
Аналоги
Описание
Пластина соединительная служит для соединения лотков и аксессуаров между собой.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 18 |
| Длина, мм | 190 |
| Защитное покрытие поверхности | EV000253 |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Тип соединения | Винтовой разъем |
| Подходит для лотка высотой, мм | 35 |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для лотка шириной, мм | 100...600 |
| Вертикал-поворотный или шарнирный | Нет |
| Подходит для проволочного лотка | Нет |
| Вес, кг | 0,07 |
| Толщина металла, мм | 1,5 |
| Горизонт-поворотный или шарнирный | Нет |
| Подходит для кабель-канала | Нет |
| Высота, мм | 35 |
| Подходит для обеспеч целостности цепи | Да |
| Подходит для лестничного лотка | Да |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (ZIP, 85.30 MB)
3D-модель, STEP-формат (STEP, 63.46 KB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Программное обеспечение
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 528 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4606056193961 | 4606056209389 |
| Вес брутто, кг | 0.04 | 10.6 |
| Вес нетто, кг | 0.08 | 21.12 |
| Объем, м^3 | 0.00002 | 0.009 |
| Длина, см | 20 | 30 |
| Высота, см | 2 | 15 |
| Ширина, см | 0.5 | 20 |
| Способ нанесения информации | На стикер | На стикер |
