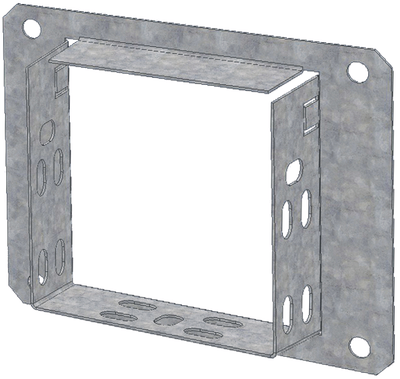

Фланец соединительный 50х200 IEK

Основные характеристики
Модель или исполнение | Соединительная накладка для основания лотка |
Длина, мм | 245 |
Защитное покрытие поверхности | EV000253 |
Подходит для проволочного лотка | Да |
Горизонт-поворотный или шарнирный | Нет |
Описание
Соединительный фланец служит для ввода кабельной трассы в стену, потолок или оборудование.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции
Технические характеристики
Модель или исполнение | Соединительная накладка для основания лотка |
Длина, мм | 245 |
Защитное покрытие поверхности | EV000253 |
Подходит для проволочного лотка | Да |
Горизонт-поворотный или шарнирный | Нет |
Вес, кг | 0,13 |
Вертикал-поворотный или шарнирный | Нет |
Подходит для кабель-канала | Нет |
Подходит для лотка шириной, мм | 200 |
Толщина металла, мм | 1,0 |
Тип соединения | Винтовой разъем |
Вид или марка материала | Сталь оцинкованная |
Подходит для проволоки проволочного лотка , мм | - |
Подходит для обеспеч целостности цепи | Нет |
Подходит для лестничного лотка | Нет |
Подходит для лотка высотой, мм | 200 |
Высота, мм | 50 |
Материал | Сталь |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
3D-модель, STEP-формат (STEP, 275.84 KB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Программное обеспечение
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 2 | 40 |
Единицы измерения | шт | шт |
Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
Штрихкод | 4606056386998 | 4606056387001 |
Вес брутто, кг | 0.26 | 5.2 |
Вес нетто, кг | 0.26 | 5.2 |
Объем, м^3 | 0.00105 | 0.01212 |
Длина, см | 25 | 45.5 |
Высота, см | 6 | 38 |
Ширина, см | 7 | 7.2 |
Способ нанесения информации | На стикер | На стикер |
