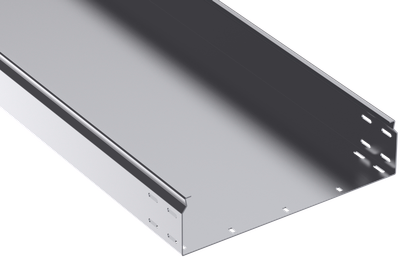

ESCA 7 Лоток неперфорированный 100х400х3000-2,0 IEK
Основные характеристики
| Тип лотка | Неперфорированный |
| Ширина, мм | 400 |
| Высота, мм | 100 |
| Толщина материала, мм | 2,0 |
| Длина, мм | 3000 |
Описание
Листовые лотки ESCA 7 IEK из высококачественной российской стали 1,5 и 2,0 мм разработаны для прокладки силовых и слаботочных кабельных сетей в нефтегазовой и промышленной отраслях строительства. Используются вместе с пластиной соединительной усиленной CLM50D-PSU.
Лотки серии ESCA 7 применяются только с крышками для лотков толщиной 1,5-2,0 мм.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Лотки серии ESCA 7 имеют повышенную безопасную рабочую нагрузку.
- Ассортимент лотков и аксессуаров позволяет организовать трассу любой сложности.
- Совместное применение с аксессуарами увеличенных толщин позволяет обеспечить надежность кабельной трассы на всей длине.
Технические характеристики
| Тип лотка | Неперфорированный |
| Ширина, мм | 400 |
| Высота, мм | 100 |
| Толщина материала, мм | 2,0 |
| Длина, мм | 3000 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Вес, кг на м п | 9.68 |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Модель или исполнение | Без разъема |
| Подходит для обеспеч целостности цепи | Да |
| Цвет | Светло-серый |
| С крышкой | Нет |
| Вид или марка материала | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Другое
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Чертеж dwg (DXF, 135.96 KB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
3D-модель, STEP-формат (STEP, 504.76 KB)
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 6 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | СВЯЗКА |
| Материал упаковки | НЕ УКАЗАН | ПОЛИПРОПИЛЕН |
| Штрихкод | 4610084419078 | 4610084008548 |
| Вес брутто, кг | 29.05 | 58.1 |
| Вес нетто, кг | 29.05 | 58.1 |
| Объем, м^3 | 0.0693 | 0.1386 |
| Длина, см | 300 | 300 |
| Высота, см | 10 | 11 |
| Ширина, см | 40 | 42 |
| Способ нанесения информации | На стикер | На стикер |
