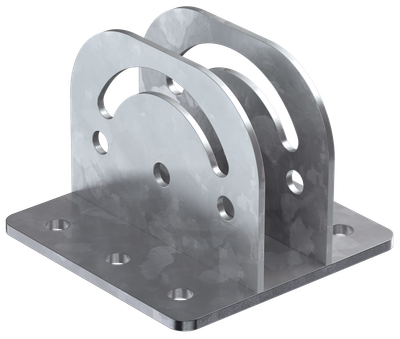

Крепление шарнирное для STRUT-профиля HDZ IEK
Артикул:
Основные характеристики
| Длина, мм | 150 |
| Высота STRUT профиля, мм | 41 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Класс стойкости к коррозии по ГОСТ Р 52868 | 6 |
| Метрический размер резьбы - М | 10 |
Описание
Крепление предназначено для монтажа STRUT-профилей к горизонтальным и наклонным опорным конструкциям. Допускается как потолочный, так и напольный монтаж. Горячеоцинкованное исполнение (HDZ) позволяет использовать изделие на открытом воздухе и в условиях воздействия агрессивных сред.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Универсальное применение со всеми элементами STRUT-системы (профили, консоли, подвесы).
- Возможность быстрой модернизации и развития монтажной системы.
- Высокая скорость и надежность монтажа без применения сварки.
- Высокая стойкость к коррозии за счет горячего цинкования методом погружения (HDZ).
- Гарантийный срок: 3 года.
Технические характеристики
| Длина, мм | 150 |
| Высота STRUT профиля, мм | 41 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Класс стойкости к коррозии по ГОСТ Р 52868 | 6 |
| Метрический размер резьбы - М | 10 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...+40 |
| Монтажная температура, °C | -50...+40 |
| Диаметр, мм | 14 |
| Толщина пластины, мм | 6 |
| Вид или марка материала | Сталь оцинкованная |
| Высота, мм | 114 |
| Материал | Сталь |
| Шарнирный | Да |
| Ширина STRUT профиля, мм | 41 |
| Ударная прочность по ГОСТ Р 52868, Дж | 10 |
| Несущая способность , Н | - |
| Толщина цинкового покрытия, мкм | 55 |
| Вес, кг | 1,82 |
| Модель или исполнение | Потолочный кронштейн |
| Цвет | Светло-серый |
| Регулируемый - ая | Да |
| Ширина, мм | 150 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
Revit, База оборудования (ZIP, 85.30 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 2 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056661422 |
| Вес брутто, кг | 3.2 |
| Вес нетто, кг | 3.189 |
| Объем, м^3 | 0.002768 |
| Длина, см | 15 |
| Высота, см | 12.3 |
| Ширина, см | 15 |
| Способ нанесения информации | На стикер |
