Коробка распаячная огнестойкая ПС безгалогенная (HF) 75х75х28мм 4P 4мм2 IP44 IEK
Артикул:
Основные характеристики
| Длина, мм | 533.0 |
| Ширина, мм | 157 |
| Глубина, мм | 7.8 |
| Кол-во соединительных зажимов или клемм | 1 |
| Степень защиты - IP | IP20 |
Описание
Коробки монтажные огнестойкие используются при открытом монтаже электропроводки для разветвления проводов и кабелей, а также для дополнительной защиты мест коммутации. Специальное решение для организации огнестойких кабельных линий с классом огнестойкости Е15-Е90 при прокладке силовых и информационных кабелей. Соответствуют ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара». Материал коробок является безгалогенным («HF» — halogen-free). Цвет: оранжевый. Степень защиты: IP44. Температура эксплуатации: -25...+60. Количество клемм: 4 - 4мм2. Размер: 75х75х28мм.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Надежный и прочный пластик из специальной композиции термопласта с добавками антипирена.
- Предел огнестойкости: E15-E90.

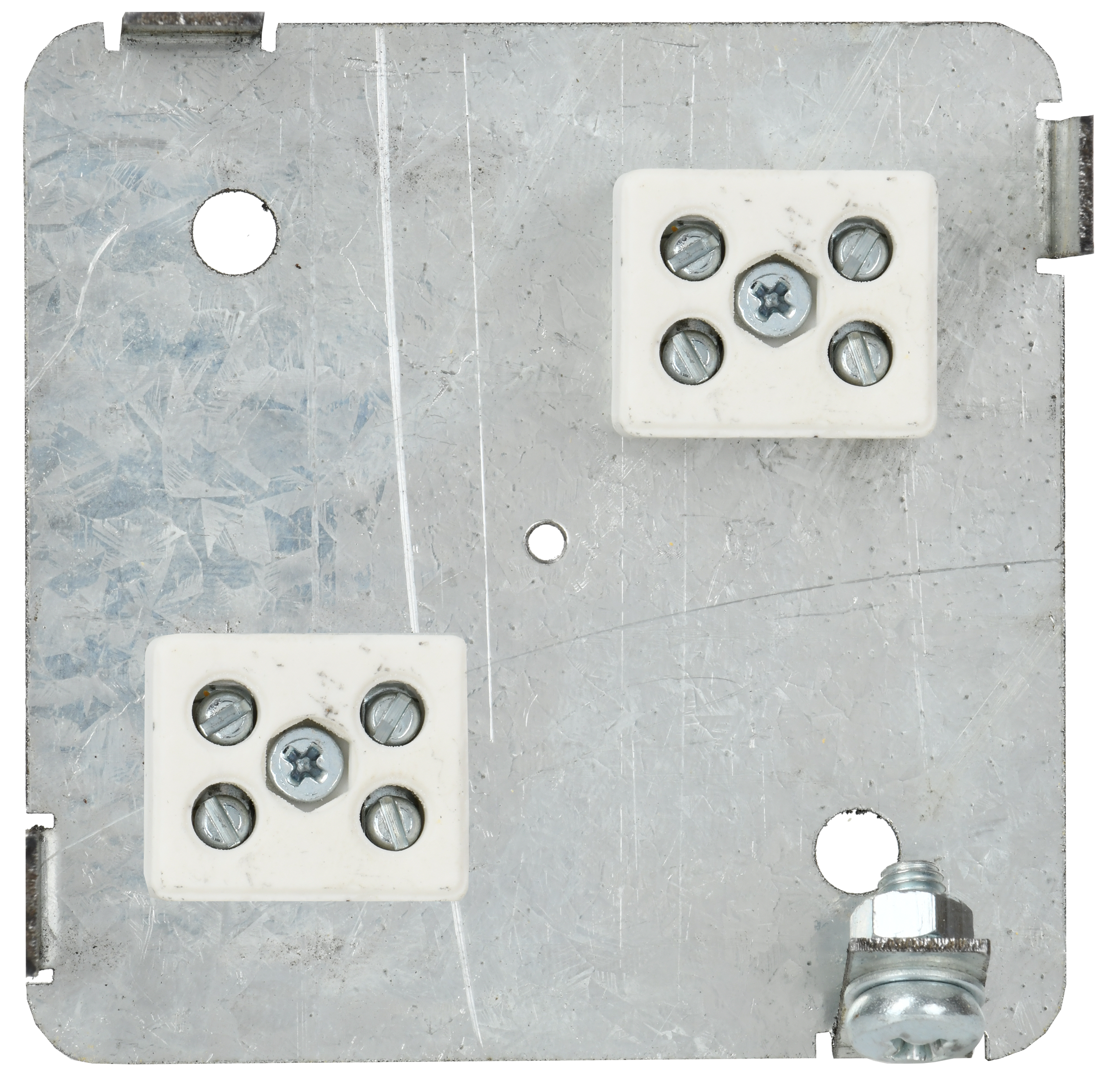

- Клеммники: огнестойкая стеатитовая керамика.

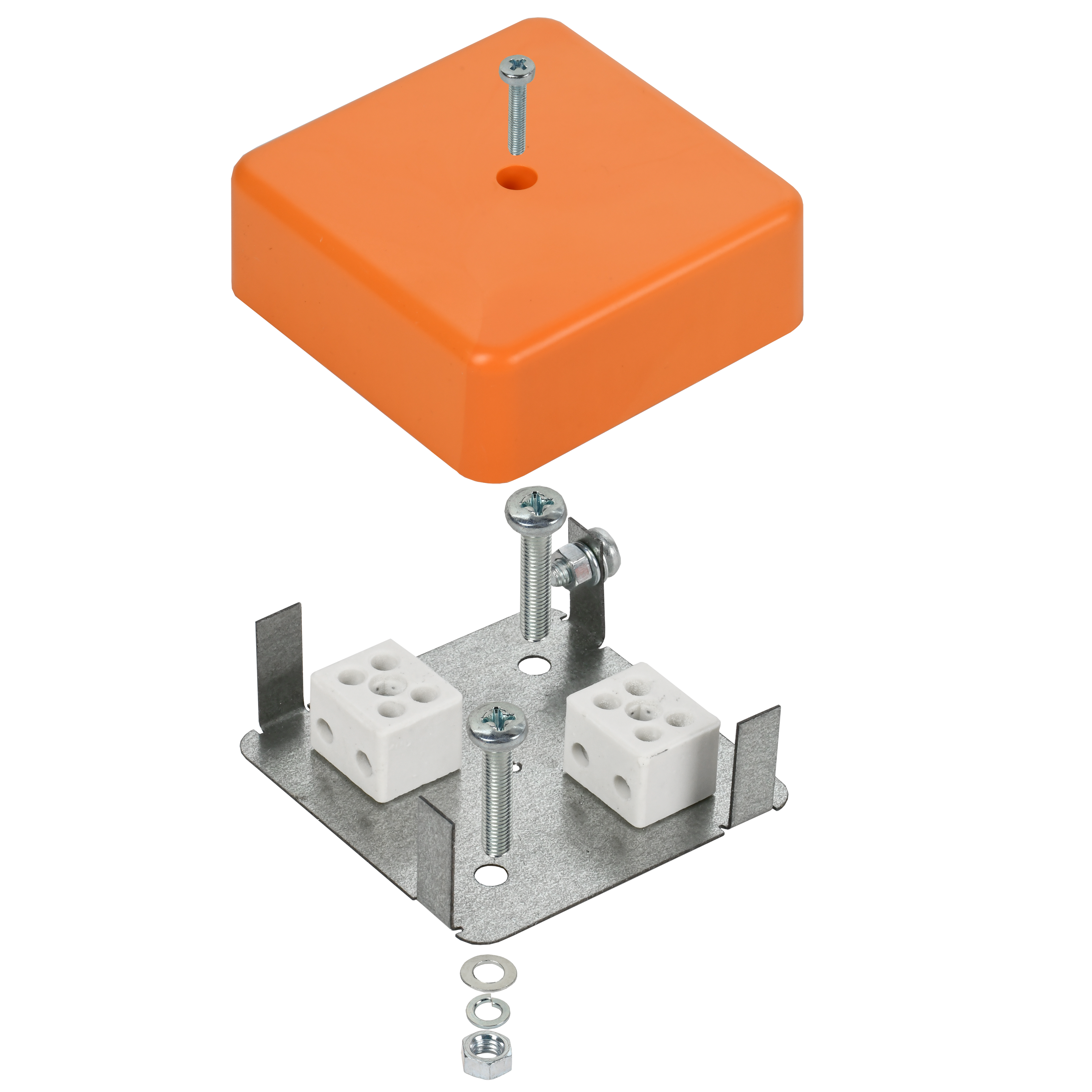

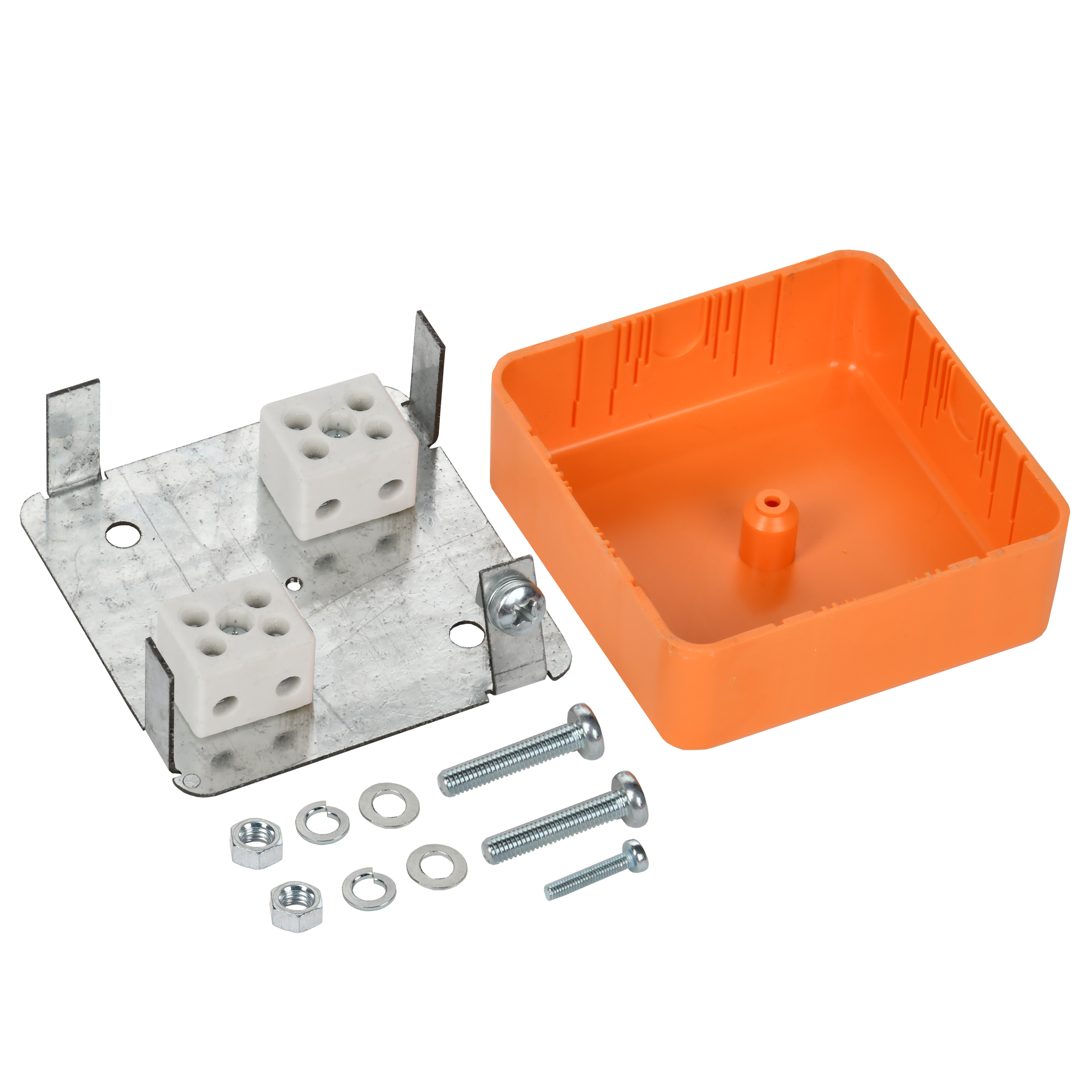

- Оцинкованные крепежные элементы в комплекте.
- Установка коробки на металлические кабеленесущие системы с помощью специальных оцинкованных монтажных плат IEK.
- Сечение кабеля: от 0,5 мм2 до 16 мм2.
- Защита от влаги и пыли IP44.
- Материал коробок является безгалогенным («HF» — halogen-free), не содержит вредных для здоровья веществ.
Технические характеристики
| Длина, мм | 533.0 |
| Ширина, мм | 157 |
| Глубина, мм | 7.8 |
| Кол-во соединительных зажимов или клемм | 1 |
| Степень защиты - IP | IP20 |
| Количество вводов | 4 |
| Макс поперечное сечение проводника, мм² | 2,5 |
| Цвет | Черный |
| Материал | Пластик |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 100 |
| Для взрывоопасной зоны по пыли - Ex | 21, 22 |
| Климатическое исполнение | IEK_V0000010 |
| Диапазон рабочих температур, °C | -40...70 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Свободный от галогенов | Нет |
| С крышкой | Нет |
| Номин напряжение изоляции Ui, В | 690 |
| Герметизирующая или уплотняемая - -ий | Нет |
| Для взрывоопасной зоны по газу - Ex | 2 |
| Возможно расширение | Нет |
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Монтажная температура, °C | -50...+40 |
| Номин напряжение, В | 250 |
| Взрывобезопасное исполнение | Нет |
| Электрическая прочность изоляции, В | ≥ 2000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 80 |
| Единицы измерения | шт | шт |
| Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056648225 | 4606056648232 |
| Вес брутто, кг | 0.131 | 10.46 |
| Вес нетто, кг | 0.131 | 10.48 |
| Объем, м^3 | 0.000196 | 0.01568 |
| Длина, см | 7.5 | 40 |
| Высота, см | 2.8 | 24.5 |
| Ширина, см | 7.5 | 16 |
| Способ нанесения информации | На стикер | На стикер |
