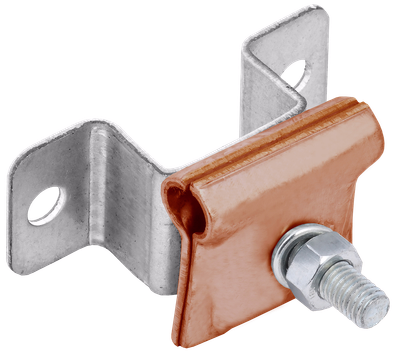

Держатель-зажим соединительный круглого проводника 6-12мм опорный L=30-40мм медь IEK
Артикул:
Основные характеристики
| Подходит под диаметр круглого проводника, мм | 6...12 |
| Материал крепления | Нержавеющая сталь |
| Монтируемое крепление | Накладка с отверстием под разъем |
| Длина, мм | 75 |
| Высота, мм | 35 |
Описание
Держатель-зажим соединительный круглого проводника 6 – 12 мм опорный L = 30 – 40 мм товарного знака IEK используется для крепления круглых проводников на фасаде либо кровле под прямым или произвольным углом или в параллельном направлении. Для крепления на плоскости скоба имеет два отверстия под винты М8.
Срок службы:
30 лет
Гарантия:
1 год
Преимущества
- Универсальная конструкция зажима позволяет использовать его с проводниками и заземлителями различной формы и габаритами.
Технические характеристики
| Подходит под диаметр круглого проводника, мм | 6...12 |
| Материал крепления | Нержавеющая сталь |
| Монтируемое крепление | Накладка с отверстием под разъем |
| Длина, мм | 75 |
| Высота, мм | 35 |
| Ширина, мм | 40 |
| Момент затяжки, нм | 20,5...23,5 |
| Материал основания | Нержавеющая сталь |
| Температура эксплуатации, °C | -60...40 |
| Климатическое исполнение | УХЛ1 |
| Вес, кг | 0,13 |
| Материал каркаса | Медь |
| Монтируемый проводник | С винтовым зажимом |
| Материал седловидной скобы | Медь |
| Размеры проводника | 6-12 мм круглый |
| Диапазон хомутов для труб, мм | - |
Документация
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 100 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084076035 | 4630293413179 |
| Вес брутто, кг | 0.13 | 13.04 |
| Вес нетто, кг | 0.13 | 13 |
| Объем, м^3 | 0.00018 | 0.016516 |
| Длина, см | 7.5 | 38.5 |
| Высота, см | 6 | 16.5 |
| Ширина, см | 4 | 26 |
| Способ нанесения информации | На стикер | На стикер |
