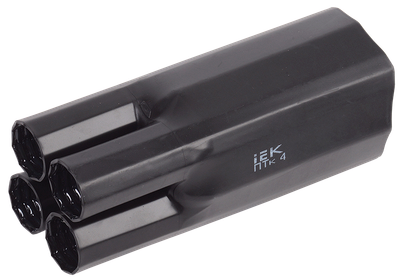

Перчатка термоусаживаемая ПТк 4х150-240 1кВ IEK
Артикул:
Основные характеристики
| Модель или исполнение | Для четырехжильных кабелей |
| Номин поперечное сечение, мм² | 150...240 |
| Диаметр стержня перед термоусадкой, мм | ≥ 90 |
| Диаметр стержня после термоусадки, мм | ≤ 37 |
| Объемное электрическое сопротивление, Ом на м | ≥ 1х10^16 |
Описание
Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- На внутреннюю поверхность основания и пальцев перчатки нанесен клеевой слой, который расплавляется при усадке и обеспечивает полную гидроизоляцию соединения.
- Перчатки устойчивы к воздействию ультрафиолета и любым погодным условиям.
- Перчатки могут использоваться при вводе линий СИП в трубы и кабельные каналы.
Технические характеристики
| Модель или исполнение | Для четырехжильных кабелей |
| Номин поперечное сечение, мм² | 150...240 |
| Диаметр стержня перед термоусадкой, мм | ≥ 90 |
| Диаметр стержня после термоусадки, мм | ≤ 37 |
| Объемное электрическое сопротивление, Ом на м | ≥ 1х10^16 |
| Мин температура начала усадки, °C | 110 |
| Удлинение до разрыва, процентов | ≥ 300 |
| Мин температура полной усадки, °C | 150 |
| Монтажная температура, °C | -10...50 |
| Прочность на растяжение, Мпа | ≥ 13 |
| Рабочая температура, °C | -55...125 |
| Длина пальцев, мм | 50 |
| Толщина стенки до термоусадки, мм | ≥ 3,5/≥ 2,5 |
| Рабочее напряж AC 50 Гц, В | 1000 |
| Длина кабельной части, мм | 120 |
| Общ длина после термоусадки, мм | 170 |
| Внутр диаметр штифта до термоусадки, мм | ≥ 32 |
| Тип | Термоусадка |
| Внутр диаметр штифта после термоусадки, мм | ≤ 11 |
| Общ длина, мм | 170 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 60 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИПРОПИЛЕН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056372212 | 4606056372229 |
| Вес брутто, кг | 0.137 | 8.2 |
| Вес нетто, кг | 0.132 | 7.9 |
| Объем, м^3 | 0.001552 | 0.093104 |
| Длина, см | 17 | 46 |
| Высота, см | 9 | 44 |
| Ширина, см | 9 | 46 |
| Способ нанесения информации | На стикер | На стикер |
