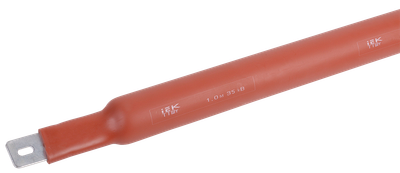

Трубка термоусаживаемая ТТШт 180/58 35кВ 2,5:1 красная (1м) IEK
Артикул:
Основные характеристики
| Модель или исполнение | Толстостенный |
| Внутр диаметр до термоусадки, мм | 180 |
| Внутр диаметр после термоусадки, мм | 58 |
| Цвет | Красный |
| Длина, м | 1 |
Описание
Термоусаживаемые трубки типа ТТШс и ТТШт предназначены для изоляции медных и алюминиевых шин на электрических подстанциях и в шкафах распределительных устройств. Успешно применяются для электрической изоляции и механической защиты высоковольтных токопроводящих алюминиевых и медных шин на напряжение 10 кВ и 35 кВ.
Термоусаживаемые трубки предотвращают химическую коррозию на токопроводящих шинах, помогают избежать коротких замыканий и отказов высоковольтного оборудования, вызванных внешними воздействиями, обеспечивают превосходную электрическую изоляцию проводников, решают проблему ограниченного пространства, до минимума уменьшая расстояние между высоковольтными шинами.
Продукция соответствует требованиям ГОСТ 17675-87.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Использование изоляционных шин уменьшает вероятность поражения персонала электрическим током и защищает оборудования от токов короткого замыкания при попадании в распределительное устройство мелких животных и посторонних предметов.
- Высоковольтные термоусаживаемые трубки обеспечивают защиту медных и алюминиевых шин от загрязнения и коррозии, увеличивая их срок службы.
Технические характеристики
| Модель или исполнение | Толстостенный |
| Внутр диаметр до термоусадки, мм | 180 |
| Внутр диаметр после термоусадки, мм | 58 |
| Цвет | Красный |
| Длина, м | 1 |
| Удлинение до разрыва, процентов | ≥ 400 |
| Объемное электрическое сопротивление, Ом на м | 1х10^11 |
| Для диэлектрич прочности изоляции до, кВ | ≥ 12 |
| Мин температура полной усадки, °C | 150 |
| Коэффициент усадки | Прочее |
| Прочность на растяжение, Мпа | ≥ 8 |
| Рабочее напряж AC 50 Гц, В | ≤ 35000 |
| Толщина стенки после термоусадки, мм | 4,0 |
| Материал | Прочее |
| Мин температура начала усадки, °C | 120 |
| Монтажная температура, °C | -10...50 |
| Тип | Термоусадка |
| С внутр клеевым слоем | Нет |
| Рабочая температура, °C | -40...110 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 20 |
| Единицы измерения | м | м |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056372014 | 4606056372021 |
| Вес брутто, кг | 2.13 | 21.3 |
| Вес нетто, кг | 20.661 | |
| Объем, м^3 | 0.015808 | 0.15808 |
| Длина, см | 104 | |
| Высота, см | 38 | |
| Ширина, см | 40 | |
| Способ нанесения информации | На стикер | На стикер |
