Муфта КНтп-10 3х70/120 с/н ППД бумажная изоляция IEK

Муфта КНтп-10 3х70/120 с/н ППД бумажная изоляция IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Подходит для Однофазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаБумажно-пропитанная
Количество жил провода3
Диапазон напряжения6/10 кВ
Посмотреть все характеристики

Описание

Муфты кабельные концевые внутренней установки марки КВтп-10 и наружной установки марки КНтп-10 предназначены для присоединения потребителей к электросети с помощью 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Широкий ассортимент с несколькими вариантами комплектации муфт: без наконечников, с болтовыми наконечниками со срывными головками.
  • Надежная конструкция муфт с использованием специальных термоусаживаемых маслостойких трубок.
  • Абсолютная герметичность муфт благодаря использованию качественных термоусаживаемых материалов.
  • Маркировка производителя на всех комплектующих.
Муфта КНтп-10 3х70/120 с/н ППД бумажная изоляция IEK

Особенности конструкции

Технические характеристики

Подходит для Однофазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаБумажно-пропитанная
Количество жил провода3
Диапазон напряжения6/10 кВ
Тип установкиНаружная
Тип наконечниковСо срывным болтом
Крепление шины заземления к кабелюПружины постоян давления
Мин температура полной усадки, °C120
Диапазон рабочих температур, °C-45...+50
КомплектацияС термоус трубками и перчаткой
Количество проводников3
Наличие брони в кабелеДа
Химически и UV-стойкийДа
Наружное крепление шины заземленияНаконечник под болт М8
Номин напряжение, кВ10
Коэффициент усадки3:1
МатериалТермоусаживаемый полимер
Материал шины заземленияМедь
Модель или исполнениеТермоусадка

Документация

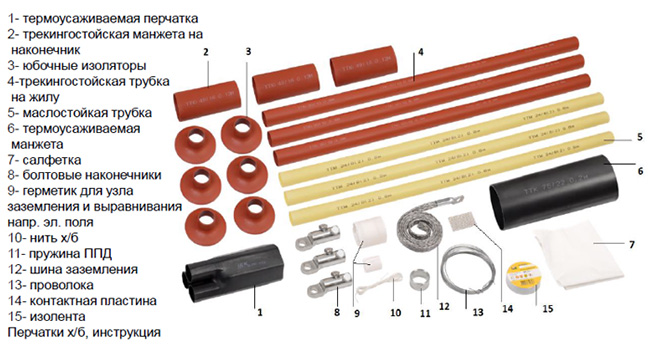

Комплектация

  • 1 - Термоусаживаемая перчатка;

  • 2 - Трекингостойкая манжета на наконечник;

  • 3 - Юбочные изоляторы;

  • 4 - Трекингостойкая трубка на жилу;

  • 5 - Маслостойкая трубка;

  • 6 - Термоусаживаемая манжета;

  • 7 - Салфетка;

  • 8 - Болтовые наконечники;

  • 9 - Герметик для узла заземления и выравнивания напр. эл. поля;

  • 10 - Нить х/б;

  • 11 - Пружина ППД;

  • 12 - Шина заземления;

  • 13 - Проволока;

  • 14 - Контактная пластина;

  • 15 - Изолента;

  • Перчатки х/б;

  • Инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060562768174606056276817
Вес брутто, кг22
Вес нетто, кг1.7651.765
Объем, м^30.02040.0204
Длина, см8585
Высота, см1616
Ширина, см1515
Способ нанесения информацииНа стикерНа стикер
