Муфта кабельная Стт(тп)-10 3х150/240 с/г ППД бумажная изоляция IEK

Муфта кабельная Стт(тп)-10 3х150/240 с/г ППД бумажная изоляция IEK
Артикул:

Основные характеристики

Номин поперечное сечение проводника, мм²70...120
Количество проводов4
Номинальное напряжение U0/U (Um)6/10 (12) кВ
Тип изоляционного материалаБумажно-пропитанная
Тип установкиВнутренняя и наружная
Посмотреть все характеристики

Описание

Муфты кабельные соединительные внутренней и наружной установки марки Стт(тп)-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД.
  • Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п.
  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных термоусаживаемых материалов;
  • - наличия маслостойких трубок поверх фазной изоляции жил кабеля.
Муфта кабельная Стт(тп)-10 3х150/240 с/г ППД бумажная изоляция IEK

Особенности конструкции

Технические характеристики

Номин поперечное сечение проводника, мм²70...120
Количество проводов4
Номинальное напряжение U0/U (Um)6/10 (12) кВ
Тип изоляционного материалаБумажно-пропитанная
Тип установкиВнутренняя и наружная
Тип соединителейСо срывным болтом
Крепление шины заземления к кабелюПайка
Наличие брони в кабелеДа
МатериалСталь
Химически и UV-стойкийДа
Диапазон напряжения450 В
Для соед кабелей с бумажной и пластиковой изоляциейДа
Номин напряжение, кВ230
С винтовыми разъемамиДа
Аксессуары для подключения (в комплекте)Винтовой разъем
Диапазон рабочих температур, °C-40...50
Свободный от галогеновДа
Утверждена горнодобывающим промышленным секторомНет
Коэффициент усадки2:1
Мин температура полной усадки, °C125
Подходит для С-профиль
Модель или исполнениеИнтегрированный разъем
КомплектацияС термоус трубками и перчаткой
С концентрическим экранированиемНет

Документация

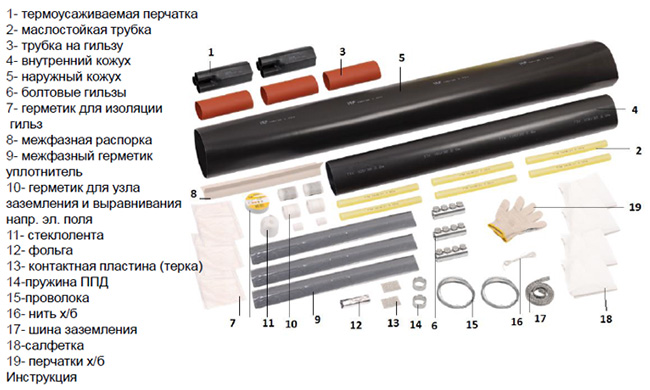

Комплектация

  • 1 - Термоусаживаемая перчатка;

  • 2 - Маслостойкая трубка;

  • 3 - Трубка на гильзу;

  • 4 - Внутренний кожух;

  • 5 - Наружный конус;

  • 6 - Болтовые гильзы;

  • 7 - Герметик для изоляции гильз;

  • 8 - межфазная распорка;

  • 9 - Межфазный герметик уплотнитель;

  • 10 - Герметик для узла заземления и выравнивания напр. эл. поля;

  • 11 - Стеклолента;

  • 12 - Фольга;

  • 13 - Контактная пластина (терка);

  • 14 - пружина ППД;

  • 15 - Проволока;

  • 16 - Нить х/б;

  • 17 - Шина заземления;

  • 18 - Салфетка;

  • 19 - Пречатки х/б;

  • Инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНКАРТОН
Штрихкод46060562995644606056299564
Вес брутто, кг5.935.93
Вес нетто, кг5.7235.723
Объем, м^30.03180.0318
Длина, см132.5132.5
Высота, см1616
Ширина, см1515
Способ нанесения информацииНа стикерНа стикер
