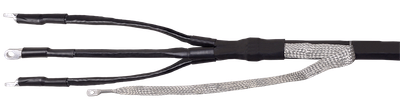

Муфта КВ(Н)тп 3х35/50 с/н ППД бумажная изоляция 1кВ IEK

Муфта КВ(Н)тп 3х35/50 с/н ППД бумажная изоляция 1кВ IEK
Артикул:

Основные характеристики

Подходит для Прочее
Номин поперечное сечение, мм²35...50
Тип изоляционного материалаБумажно-пропитанная
Количество жил провода1
Диапазон напряжения450 В
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые КВ(Н)тп-1 универсальные для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью 3-х и 4-х жильных бронированных и небронированных кабелей с бумажной изоляцией на напряжение до 1 кВ постоянного и переменного тока.

Муфты предназначены для монтажа на кабелях типа ААГ-1, ААШ-1, ААБ-1, ААП-1, ААБШ-1, ААПШ-1, АСГ-1, ААСШ-1, АСБШ-1, СГ-1, СШ-1, СБШ-1, СБ-1, СП-1, СК-1, СБГ-1, СПГ-1 их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток;
  • - наличия маслостойких трубок поверх фазной изоляции жил кабеля;
  • - использования специального герметика гидро-химзащиты поверх узла заземления оболочки и брони кабеля.
  • Муфта КВ(Н)тп-1 является универсальной для наружной и внутренней установки в помещениях любой влажности;
  • Доступно несколько вариантов комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками.
  • Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля.
Муфта КВ(Н)тп 3х35/50 с/н ППД бумажная изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Подходит для Прочее
Номин поперечное сечение, мм²35...50
Тип изоляционного материалаБумажно-пропитанная
Количество жил провода1
Диапазон напряжения450 В
Тип установкиВнутренняя и наружная
Тип наконечниковСо срывным болтом
Крепление шины заземления к кабелюПружины постоян давления
МатериалПластик
Химически и UV-стойкийДа
Номин напряжение, кВ230
Диапазон рабочих температур, °C-25…50
Коэффициент усадки2:1
Материал шины заземленияМедь
Наружное крепление шины заземленияНаконечник под болт М8
Наличие брони в кабелеДа
Мин температура полной усадки, °C125
Модель или исполнениеСветовой модуль (оснащенный)
КомплектацияС термоус трубками и перчаткой
Количество проводников1

Документация

Комплектация

  • 1 - Перчатка термоусаживаемая;

  • 2 - Трубки изоляции жилы;

  • 3 - Трубки маслостойкие изоляции жилы;

  • 4 - Трубки изоляции наконечника;

  • 5 - Труба внешней изоляции на кабель;

  • 6 - Шина заземления с наконечником;

  • 7 - Проволока;

  • 8 - Герметик гидрохим. защиты;

  • 9 - Наконечники болтовые;

  • 10 - Комплект заземления (паяное или непаяное соединение);

  • 11 - Изолента;

  • 12 - Салфетка;

  • 13 - Перчатки х/б;

  • 14 - Нить х/б;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060562632754606056263275
Вес брутто, кг1.3851.385
Вес нетто, кг1.1271.127
Объем, м^30.02040.0204
Длина, см8585
Высота, см1616
Ширина, см1515
Способ нанесения информацииНа стикерНа стикер
