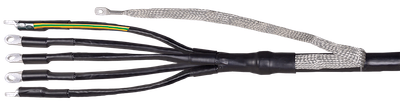

Муфта ПКВ(Н)тпбэ 5х70/120 б/н ППД ПВХ/СПЭ изоляция 1кВ IEK

Муфта ПКВ(Н)тпбэ 5х70/120 б/н ППД ПВХ/СПЭ изоляция 1кВ IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода5
Диапазон напряжения0.6/1 кВ
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые ПКВ(Н)тпбэ-1 и ПКВтпбэ-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Муфта подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение шины заземления ПМЛ с бронелентами кабеля.
  • Применение высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток обеспечивает абсолютную герметичность конструкции муфты.
  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками.
  • Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
  • Расширенная гарантия сроком на 6 лет.
Муфта ПКВ(Н)тпбэ 5х70/120 б/н ППД ПВХ/СПЭ изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²70...120
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода5
Диапазон напряжения0.6/1 кВ
Тип установкиВнутренняя и наружная
Тип наконечниковБез наконечников
Крепление шины заземления к кабелюПружины постоян давления
КомплектацияС термоус трубками и перчаткой
Количество проводников5
Коэффициент усадки3:1
Наружное крепление шины заземленияНаконечник под болт М8
Химически и UV-стойкийДа
Номин напряжение, кВ1
Наличие брони в кабелеДа
МатериалТермоусаживаемый полимер
Мин температура полной усадки, °C120
Диапазон рабочих температур, °C-45...+50
Модель или исполнениеТермоусадка

Документация

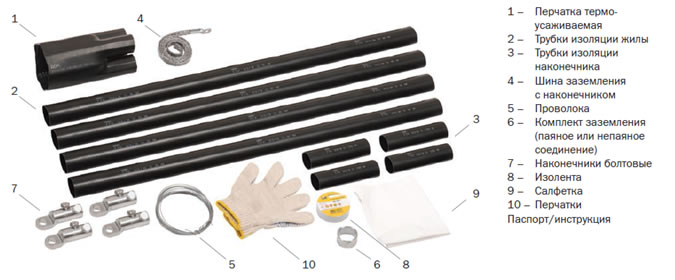

Комплектация

  • 1 - Перчатка термоусаживаемая;

  • 2 - Трубки изоляции жилы;

  • 3 - Трубки изоляции наконечника;

  • 4 - Шина заземления с наконечником;

  • 5 - Проволока;

  • 6 - Комплект заземления (паяное или непаяное соединение);

  • 7 - Наконечники болтовые;

  • 8 - Изолента;

  • 9 - Салфетка;

  • 10 - Перчатки;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060562759334606056275933
Вес брутто, кг1.311.31
Вес нетто, кг1.1451.145
Объем, м^30.021760.02176
Длина, см8585
Высота, см1616
Ширина, см1616
Способ нанесения информацииНа стикерНа стикер
