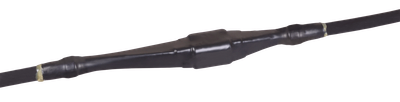

Муфта кабельная Стт(тп) 3х150/240 б/г ППД бумажная изоляция 1кВ IEK

Муфта кабельная Стт(тп) 3х150/240 б/г ППД бумажная изоляция 1кВ IEK
Артикул:

Основные характеристики

Номин поперечное сечение проводника, мм²150...240
Количество проводов3
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаБумажно-пропитанная
Тип установкиВнутренняя и наружная
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные Стт(тп)-1 для внутренней и наружной установки предназначены для соединения 3-х и 4-х жильных бронированных и небронированных кабелей с бумажной изоляцией на напряжение до 1 кВ постоянного и переменного тока. Муфты предназначены для монтажа на кабелях типа ААГ-1, ААШ-1, ААБ-1, ААП-1, ААБШ-1, ААПШ-1, АСГ-1, ААСШ-1, АСБШ-1, СГ-1, СШ-1, СБШ-1, СБ-1, СП-1, СК-1, СБГ-1, СПГ-1 их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД.
  • Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п.
  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных термоусаживаемых материалов;
  • - наличия маслостойких трубок поверх фазной изоляции жил кабеля.
Муфта кабельная Стт(тп) 3х150/240 б/г ППД бумажная изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Номин поперечное сечение проводника, мм²150...240
Количество проводов3
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаБумажно-пропитанная
Тип установкиВнутренняя и наружная
Тип соединителейБез гильз
Крепление шины заземления к кабелюПружины постоян давления
Наличие брони в кабелеДа
Химически и UV-стойкийДа
МатериалТермоусаживаемый полимер
Утверждена горнодобывающим промышленным секторомНет
С винтовыми разъемамиНет
Для соед кабелей с бумажной и пластиковой изоляциейДа
Диапазон напряжения0.6/1 кВ
Мин температура полной усадки, °C120
Номин напряжение, кВ1
Диапазон рабочих температур, °C-45...+50
Свободный от галогеновДа
Подходит для Прочее
КомплектацияС термоус трубками и перчаткой
Коэффициент усадки3:1
Модель или исполнениеТермоусадка
С концентрическим экранированиемНет
Аксессуары для подключения (в комплекте)Нет

Документация

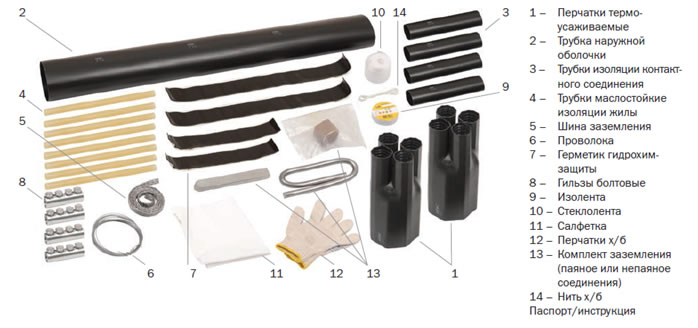

Комплектация

  • 1 - Перчатки термоусаживаемые;

  • 2 - Трубки наружной оболочки;

  • 3 - Трубки изоляции контактного соединения;

  • 4 - Трубки маслостойкие изоляции жилы;

  • 5 - Шина заземления;

  • 6 - Проволока;

  • 7 - Герметик гидрохим. защиты;

  • 8 - Гильзы болтовые;

  • 9 - Изолента;

  • 10 - Стеклолента;

  • 11 - Салфетка;

  • 12 - Перчатки х/б;

  • 13 - Комплект заземления (паяное или непаяное соединение);

  • 14 - Нить х/б;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНКАРТОН
Штрихкод46060562935554606056293555
Вес брутто, кг2.392.39
Вес нетто, кг2.4542.454
Объем, м^30.031680.03168
Длина, см132132
Высота, см1516
Ширина, см1515
Способ нанесения информацииНа стикерНа стикер
