Муфта кабельная ПСттбэ 4х16/25 с/г ППД ПВХ/СПЭ изоляция 1кВ IEK

Муфта кабельная ПСттбэ 4х16/25 с/г ППД ПВХ/СПЭ изоляция 1кВ IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Номин поперечное сечение проводника, мм²16...25
Количество проводов4
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаПВХ/СПЭ
Тип установкиВнутренняя и наружная
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные ПСттбэ-1 для внутренней и наружной установки предназначены для соединения одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.

По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных полках и т.п.
  • Комплект муфты включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение экрана или брони кабеля шиной заземления ПМЛ.
  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток.
  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами со срывными головками.
  • Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
  • Расширенная гарантия сроком на 6 лет.

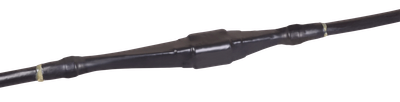

Муфта кабельная ПСттбэ 4х16/25 с/г ППД ПВХ/СПЭ изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Номин поперечное сечение проводника, мм²16...25
Количество проводов4
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаПВХ/СПЭ
Тип установкиВнутренняя и наружная
Тип соединителейСо срывным болтом
Крепление шины заземления к кабелюПружины постоян давления
Наличие брони в кабелеДа
Для соед кабелей с бумажной и пластиковой изоляциейДа
Мин температура полной усадки, °C120
Модель или исполнениеТермоусадка
Утверждена горнодобывающим промышленным секторомНет
КомплектацияС термоус трубками
Номин напряжение, кВ1
Диапазон рабочих температур, °C-45...+50
Диапазон напряжения0.6/1 кВ
МатериалТермоусаживаемый полимер
С винтовыми разъемамиДа
Свободный от галогеновДа
Химически и UV-стойкийДа
С концентрическим экранированиемДа
Коэффициент усадки3:1
Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой
Подходит для Прочее

Документация

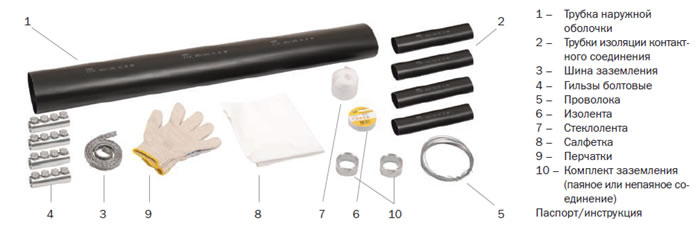

Комплектация

  • 1 - Трубка наружной оболочки;

  • 2 - Трубки изоляции контактного соединения;

  • 3 - Шина заземления;

  • 4 - Гильзы болтовые;

  • 5 - Проволока;

  • 6 - Изолента;

  • 7 - Стеклолента;

  • 8 - Салфетка;

  • 9 - Перчатки;

  • 10 - Комплект заземления (паяное или непаяное соединение);

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНКАРТОН
Штрихкод46060562944534606056294453
Вес брутто, кг0.90.9
Вес нетто, кг1.311.31
Объем, м^30.019920.01992
Длина, см10383
Высота, см1516
Ширина, см2115
Способ нанесения информацииНа стикерНа стикер
