Гильза изолированная фазная ГИФ 150-95 (MJPT 150-95 D25) IEK
Основные характеристики
| Внутр диаметр 1, мм | 15.5 |
| Внутр диаметр 2, мм | 12.2 |
| Материал | Алюминий |
| Сечение СИП правая часть, мм² | 95.0 |
| Сечение СИП левая часть, мм² | 150.0 |
Описание
Гильзы ГИФ для проводов несущей нейтрали служат для механического и электрического соединения фазных проводов в системах СИП с несущей нейтралью. Применимы для алюминиевых многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 60% прочности несущей нейтрали.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Гильзы ГИФ для проводов несущей нейтрали служат для механического и электрического соединения фазных проводов в системах СИП с несущей нейтралью.
- Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 60% прочности несущей нейтрали.
Технические характеристики

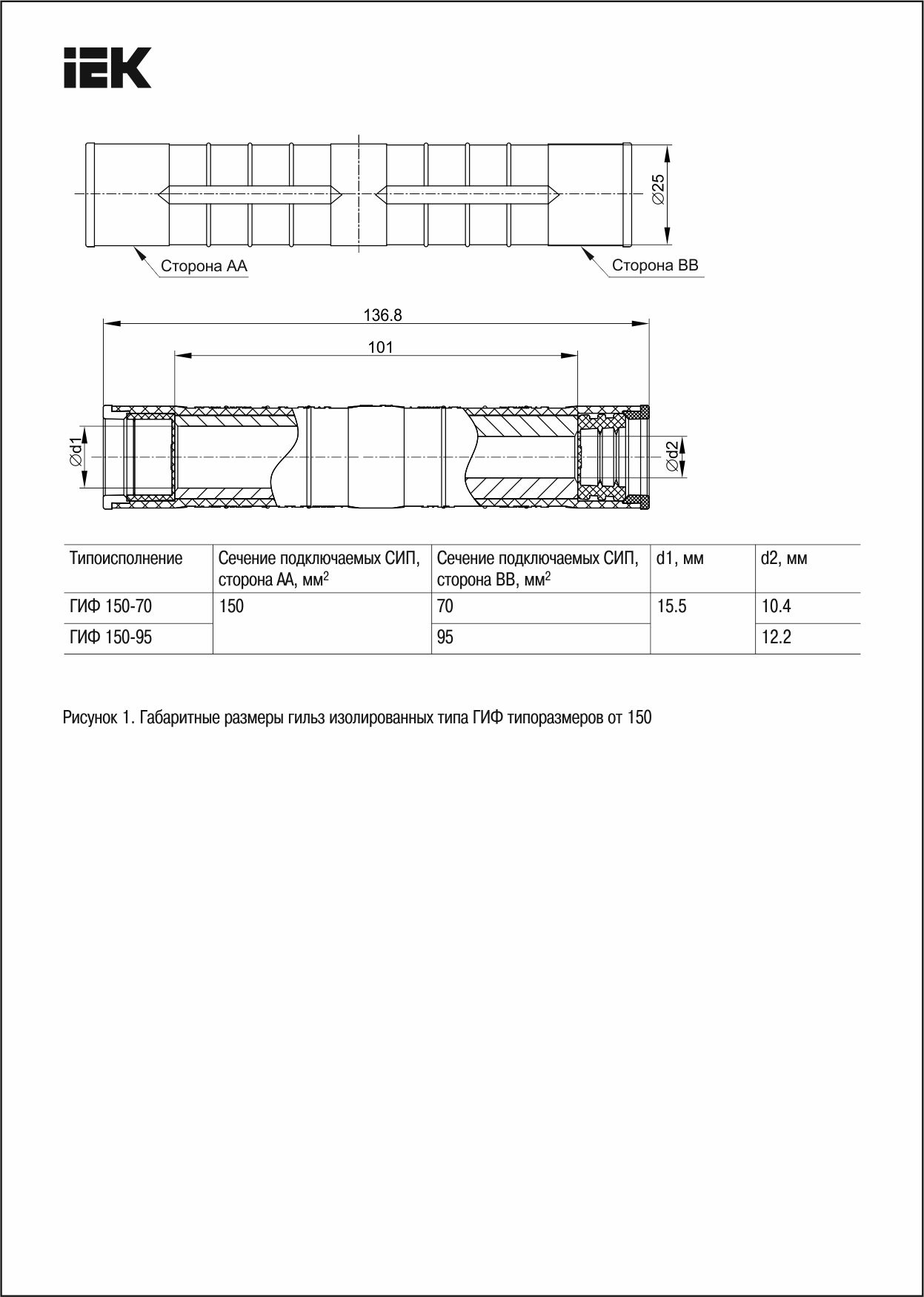

| Внутр диаметр 1, мм | 15.5 |
| Внутр диаметр 2, мм | 12.2 |
| Материал | Алюминий |
| Сечение СИП правая часть, мм² | 95.0 |
| Сечение СИП левая часть, мм² | 150.0 |
| Назначение или область применения | Для магистральных фазных проводов |
| Наруж диаметр, мм | 25.0 |
| Цвет правого герметизир кольца | Лиловый/фиолетовый |
| Уменьшенное номин поперечное сечение-алюминий, мм² | - |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Диапазон напряжения | До 1 кВ |
| Цвет левого герметизир кольца | Серый |
| Длина, мм | 136.4 |
| Для полностью защищенных соединений | Да |
| Вес, кг | 0.09 |
| Подходит для кабелей из алюм-магнием | Нет |
| Тип матрицы для оперсовки гильз | Е215 |
| Диапазон рабочих температур, °C | -50...+60 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 5 | 180 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056225730 | 4606056225419 |
| Вес брутто, кг | 0.444 | 16 |
| Вес нетто, кг | 0.423 | 15.228 |
| Объем, м^3 | 0.001604 | 0.019314 |
| Длина, см | 15.5 | 43.5 |
| Высота, см | 4.5 | 12 |
| Ширина, см | 23 | 37 |
| Способ нанесения информации | На стикер | На стикер |
