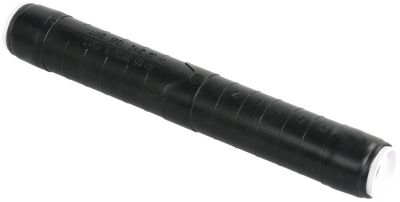

Гильза изолированная нулевая ГИН 54-70 (MJPT 54-70N) IEK
Основные характеристики
| Внутр диаметр 1, мм | 11.0 |
| Внутр диаметр 2, мм | 10.0 |
| Материал | Алюминий |
| Сечение СИП правая часть, мм² | 54.6 |
| Сечение СИП левая часть, мм² | 70.0 |
Описание
Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью. Применимы для алюминиевых многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью.
- Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
Технические характеристики
| Внутр диаметр 1, мм | 11.0 |
| Внутр диаметр 2, мм | 10.0 |
| Материал | Алюминий |
| Сечение СИП правая часть, мм² | 54.6 |
| Сечение СИП левая часть, мм² | 70.0 |
| Назначение или область применения | Для проводов несущей нейтрали |
| Наруж диаметр, мм | 25.0 |
| Диапазон рабочих температур, °C | -50...+60 |
| Подходит для кабелей из алюм-магнием | Нет |
| Цвет правого герметизир кольца | Черный |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Уменьшенное номин поперечное сечение-алюминий, мм² | - |
| Вес, кг | 0.08 |
| Диапазон напряжения | До 1 кВ |
| Длина, мм | 175.0 |
| Для полностью защищенных соединений | Да |
| Цвет левого герметизир кольца | Белый |
| Тип матрицы для оперсовки гильз | Е173 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056157192 | 4606056157215 |
| Вес брутто, кг | 0.85 | 17 |
| Вес нетто, кг | 0.736 | 14.724 |
| Объем, м^3 | 0.002871 | 0.019314 |
| Длина, см | 22 | 12 |
| Высота, см | 4.5 | 37 |
| Ширина, см | 29 | 43.5 |
| Способ нанесения информации | На стикер | На стикер |
