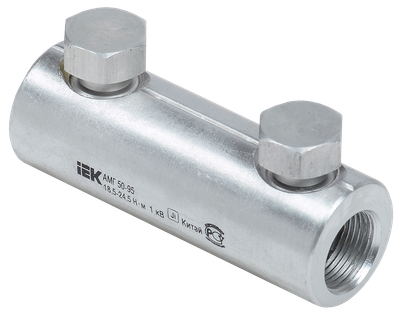

Алюминиевая механическая гильза со срывными болтами АМГ 50-95 до 1кВ IEK
Артикул:
Основные характеристики
| Номин поперечное сечение, мм² | 50...95 |
| Количество винтов или болтов | 2 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура эксплуатации, °C | -50...+95 |
| Изоляция | Нет |
Описание
Гильзы серии АМГ позволяют осуществлять соединение алюминиевых проводников между собой с помощью гаечных ключей, не используя инструмент для опрессовки. Для соединения провода СИП гильзы необходимо использовать в местах двойного анкерного крепления, на участках проводов, не подверженных механическим нагрузкам. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
Технические характеристики
| Номин поперечное сечение, мм² | 50...95 |
| Количество винтов или болтов | 2 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура эксплуатации, °C | -50...+95 |
| Изоляция | Нет |
| Ширина, мм | 22.0 |
| Длина, мм | 62.0 |
| Вес, кг | 0,056 |
| Маслостойкая уплотн-центрующая полоса | Нет |
| Диапазон напряжения | До 15 кВ |
| Материал | Алюминий |
| Высота, мм | 22.0 |
| Номин напряжение, кВ | ≤ 1 |
| Момент срыва головки болта при монтаже, Нм | 18,5...24,5 |
| Со срывной головкой болта | Да |
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ТЕРМОПЛАСТИК | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056542783 | 4606056491845 | 4606056542790 |
| Вес брутто, кг | 0.055 | 0.545 | 10.9 |
| Вес нетто, кг | 0.052 | 0.525 | 10.494 |
| Объем, м^3 | 0.000072 | 0.000722 | 0.01443 |
| Длина, см | 6 | 18 | 37 |
| Высота, см | 3.5 | 1.5 | 13 |
| Ширина, см | 12 | 16 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
