Крепление анкерное угловое без разрезания провода IEK
Артикул:
Основные характеристики
| Вид решения | Железобетонная |

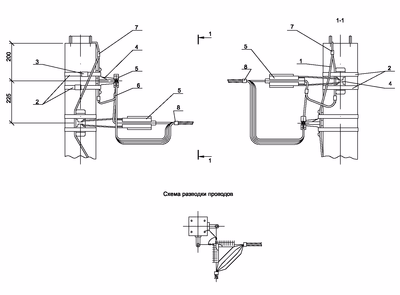

| Наименование решения | Угловое анкерное крепление без разрезания провода. |
| Группа опоры | Угловая |
| Тип опоры | Анкерная |
Описание
Угловое анкерное крепление дано для опор ВЛ со стойками типа СВ95. Максимально допустимый угол поворота трассы ВЛ до 90 градусов.
Преимущества
- Соответствие требованиям стандарта СТО ПАО РОССЕТИ.
- Сотрудничество с ведущими российскими энергетическими компаниями.
- Возможность внесения изменений в любое решение силами технических специалистов ГК IEK.
- Короткие сроки поставки компонентов решения обеспечиваются наличием широкой складской и партнёрской сети.
Технические характеристики
| Вид решения | Железобетонная |
| Наименование решения | Угловое анкерное крепление без разрезания провода. |
| Группа опоры | Угловая |
| Тип опоры | Анкерная |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| UHH21-D6-180-100 | Хомут для СИП ХС-180 (100 шт/упак) IEK | 2 |
| UHH21-D9-260-100 | Хомут для СИП ХС-260 (100 шт/упак) IEK | 2 |
| UKA-12-1500-4000 | Кронштейн анкерный КАМ-4000 (CA 1500/2000, SO 253) IEK | 2 |
| UZA-14-D50-D70-1500 | Зажим анкерный ЗАН 50-70/1500 (PA 1500) IEK | 2 |
| UZA-14-D95-2000 | Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) IEK | 2 |
| UZA-51-100 | Скрепа-бугель усиленная СУ-20 100шт/упак (COT36) IEK | 4 |
| UZA-L50 | Лента бандажная ЛМ-50 (F 2007, COT37, F207) IEK | 4 |
| UZP-11-S06-S095 | Зажим Плашечный ЗП 6-95/6-95 (SL37.27) IEK | 2 |
| UZSG-16-S10-120-S25-95 | Зажим ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) IEK | 1 |
