При проектировании и монтаже кабельных трасс регулярно возникают задачи, где применение стандартных тяжелых систем неоправданно с технической и экономической точек зрения. Для объектов с умеренным количеством кабеля — офисов, торговых площадей, частных домов — избыточная несущая способность и коррозионная стойкость ведут к удорожанию проекта без реальной необходимости. Специалисты IEK разработали систему легких листовых лотков ESCA 3 — сбалансированное решение, сочетающее надежность, удобство монтажа и доступную стоимость.
Об особенностях и сферах применения новой линейки расскажем в нашей статье.
Где применяются лотки серии ESCA 3
Линейка металлических лотков ESCA 3 создавалась для сегмента, где параметры трассы характеризуются невысокой нагрузкой и малой заполняемостью кабелем. Как правило, такие кабельные трассы находятся внутри помещений и не требуют высокой коррозионной стойкости.
В таких условиях стандартная толщина стали
В обновленную серию ESCA 3 входят лотки следующих типоразмеров:
- Высота борта: 50, 80, 100 мм.
- Ширина основания: 50, 100, 150, 200, 300 мм.
- Толщина металла: 0,45 мм / 0,55 мм (доступны как перфорированные, так и неперфорированные модификации).
Простая технология монтажа
Система ESCA 3 спроектирована с фокусом на скорость, простоту и безопасность работ.
Модернизированное телескопическое соединение «папа-мама». Обеспечивает быструю и точную стыковку прямых секций без необходимости в дополнительных соединительных элементах.

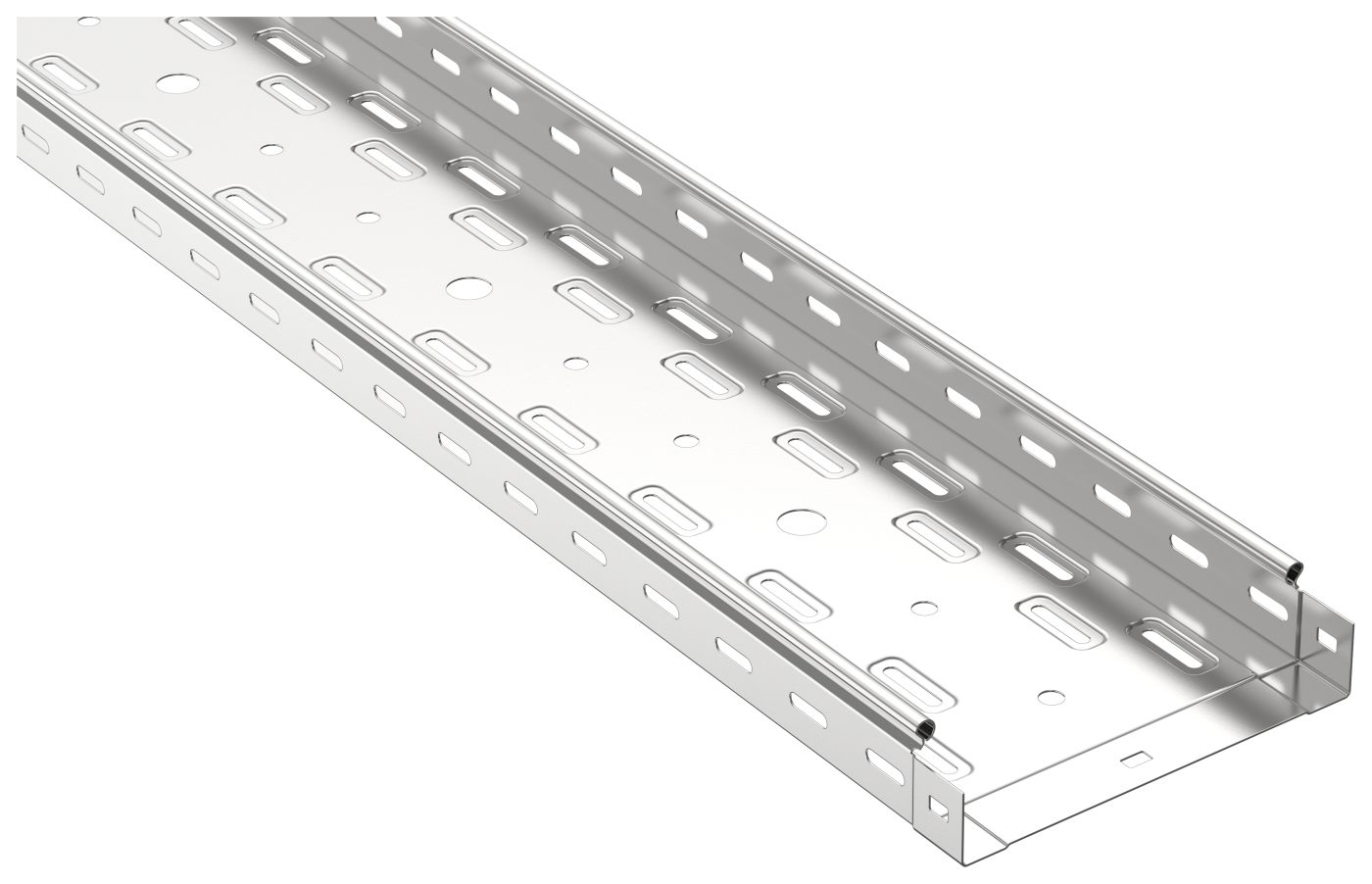

Трубчатая верхняя кромка. Выполняет три функции: служит дополнительным ребром жесткости, позволяет мгновенно защелкнуть крышку и защищает изоляцию кабелей от повреждений при укладке в лоток.
Оптимизированная конструкция. Специальная карта перфорации и объемные подштамповки значительно увеличивают жесткость лотка, компенсируя уменьшенную толщину металла и обеспечивая заявленные прочностные характеристики. Новая карта перфорации также обеспечивает вывод из лотка кабеля в гофротрубе.
Полноценная система с уникальными аксессуарами
Главное отличие ESCA 3 от многих облегченных решений на рынке — наличие полноценной линейки аксессуаров, разработанных специально для нее. В серию входят облегченные крышки лотков толщиной 0,55 мм и системные аксессуары толщиной 0,6 мм, включающие горизонтальные и вертикальные углы, Т- и Х-ответвители и крышки к ним.
Аксессуары толщиной 0,6 мм поставляются в развертке, что значительно сокращает их объем при транспортировке и облегчает хранение на объекте. Перед монтажом элемент легко сгибается по намеченным линиям перфорации. Конструкция узла стыковки аксессуара с лотком не требует дополнительных соединительных пластин, что ускоряет сборку трассы и снижает количество комплектующих.
Использование «родных» аксессуаров толщиной 0,6 мм и облегченных крышек (0,55 мм) вместо стандартных тяжелых решений позволяет снизить стоимость участка трассы до 50% при сохранении функциональности и аккуратности исполнения.
Гибкая оптимизация проекта
ESCA 3 полностью совместима с более тяжелыми системами ESCA 5 и ESCA 7. Это открывает перед проектировщиками возможность гибкой оптимизации:
- На основных магистральных трассах с высокой нагрузкой применяются более мощные системы (ESCA 7 или ESCA 5).
- На ответвлениях, вспомогательных линиях, в конечных сегментах — экономичная ESCA 3.
Такой подход позволяет достичь максимальной рациональности в распределении бюджета на крупных и средних объектах без ущерба для качества и надежности кабеленесущей системы в целом.
Система ESCA 3 — это не просто «облегченный лоток», а продуманное инженерное решение для конкретного сегмента задач. IEK предлагает оптимизацию затрат не за счет качества, а за счет точного соответствия продукции реальным условиям эксплуатации и применения современных технологий производства и монтажа.
Обновленная система легких листовых лотков ESCA 3 — скоро в продаже!
