Промежуточные одноцепные

Промежуточные двухцепные

Промежуточные переходные одноцепные

Промежуточные переходные двухцепные

Угловые промежуточные одноцепные

Угловые промежуточные двухцепные

Анкерные концевые одноцепные

Анкерные концевые двухцепные

Анкерные переходные концевые одноцепные

Анкерные переходные концевые двухцепные

Угловые анкерные одноцепные

Угловые анкерные двухцепные

Угловые переходные анкерные одноцепные

Угловые переходные анкерные двухцепные

Анкерные ответвительные одноцепные

Анкерные ответвительные двухцепные

Анкерные переходные ответвительные одноцепные

Анкерные переходные ответвительные двухцепные

Специальная угловая с оттяжкой одноцепная

Воздушные линии электропередачи напряжением до 1кВ с самонесущими изолированными проводами (ВЛИ) представляют собой воздушные линии электропередачи, выполненные на опорах с применением железобетонных стоек. К опорам посредством специальной арматуры подвешены самонесущие изолированные провода (СИП). Крепление СИП к опорам осуществляется в основном с помощью металлоконструкций (крюков, бандажных лент и др.), поддерживающих и натяжных зажимов. Соединения и ответвления проводов осуществляются с помощью соединительных и ответвительных зажимов. В составе проекта разработаны железобетонные опоры ВЛИ 0,4кВ в соответствии с требованиями ПУЭ 7 издания.

Опоры железобетонные

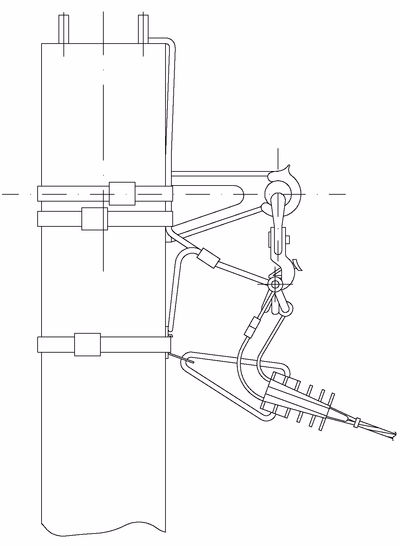

Анкерное и концевое крепление дано для опор ВЛ со стойками типа СВ95. Анкерный кронштейн устанавливается на "флажок" верхнего заземляющего проводника стойки типа СВ95. Угловое анкерное крепление дано для опор ВЛ со стойками типа СВ95. Максимально допустимый угол поворота трассы ВЛ до 90 градусов.

Крепления анкерные

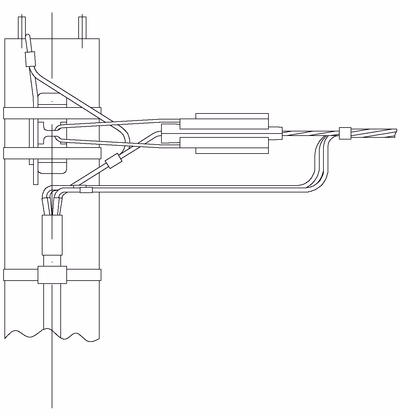

Кабельные муфты предназначены для соединения строительных длин кабелей в общую кабельную линию или для их подключения к электрическим установкам и воздушным линиям электропередачи.

Муфты кабельные

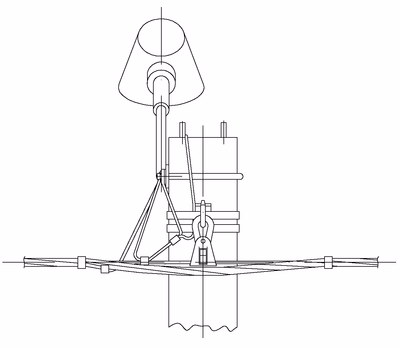

Подвеска светильника на железобетонной опоре. Конструкции опор должны обеспечивать возможность установки светильников уличного освещения всех типов. Согласно п. 6.3.2 ПУЭ 7-го изд. светильники наружного освещения можно устанавливать на опорах ВЛ до 1кВ. Но независимо от вида, опоры должны обладать высокой прочностью и устойчивостью к погодным условиям.

Подвеска светильника

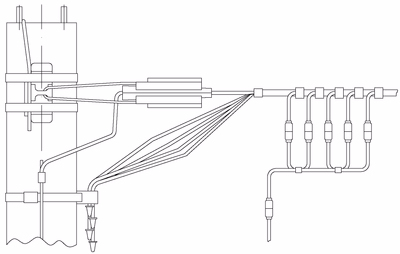

Ответвление от ВЛ к вводу - участок от опоры магистрали или линейного ответвления до зажима (изолятора ввода). На всех типах опор предусмотрена возможность ответвления к вводам в здания в одну и в две стороны от ВЛ двух, четырех и 2х2 жил СИП. Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводу должно быть не менее 2,5м.

Ответвления СИП

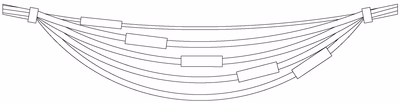

Соединения СИП в пролёте. Ответвление от ВЛИ допускается выполнять в пролете. Длина пролета ответвления от ВЛ к вводу должна определяться расчетом в зависимости от прочности опоры, на которой выполняется ответвление, высоты подвески проводов ответвления на опоре и на вводе, количества и сечения жил проводов ответвления. Соединения проводов в пролетах ВЛ следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90% разрывного усилия провода. В одном пролете ВЛ допускается не более одного соединения на каждый провод.

Соединения СИП в пролёте

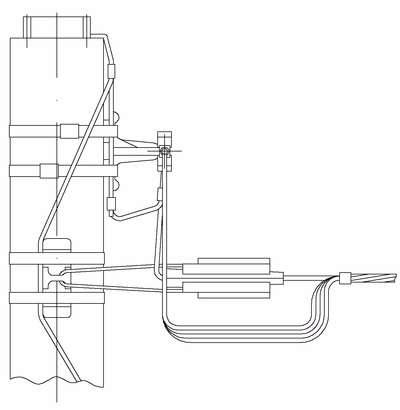

Заземление железобетонных опор необходимо для того, чтобы обеспечить безопасность персонала, работающего с опорами линий электропередач. Воздушные линии электропередач, которые установлены на железобетонных опорах, должны иметь заземление арматуры, штырей и крюков фазных проводов. Сопротивление устройства для заземления при этом не должно превышать значение в 50Ом.

Заземление переносное

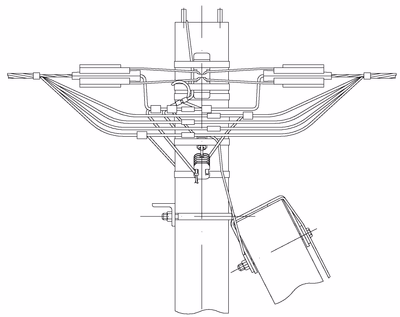

Установка предохранителя на ответвлении от ВЛИ к вводам. Для ограничения потребительской мощности и защиты магистральной линии от КЗ рекомендуется применять предохранители КПВ (корпус предохранительной вставки) с предохранительными вставками типа ПВЦ для допустимого тока 4А-60А.

Установка предохранителей

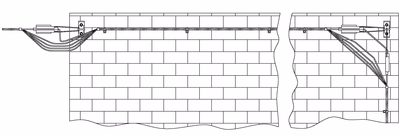

Прокладка проводов СИП по стенам зданий. Для прокладки СИП по стенам зданий используют фасадные крепления КФК12-47.6. При прокладке по стенам зданий и сооружениям минимальное расстояние от СИП должно быть: при горизонтальной прокладке над окном, входной дверью - 0,3м; под балконом, окном, карнизом - 0,5м; до земли - 2,5м; при вертикальной прокладке до окна - 0,5м; до балкона, входной двери - 1,0м. Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06м.

Прокладка СИП по стене здания

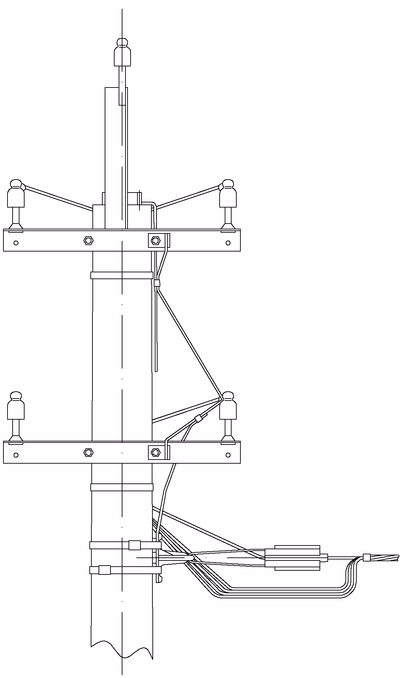

Ввод в КТП самонесущим изолированным проводом. Подключение КТП к воздушным линиям осуществляется через узлы воздушного ввода на крыше или кабельную вставку с выходом на опору.

Вводы в КТП

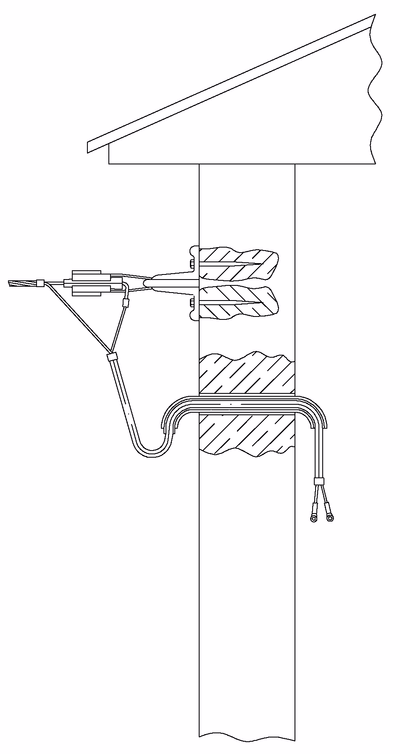

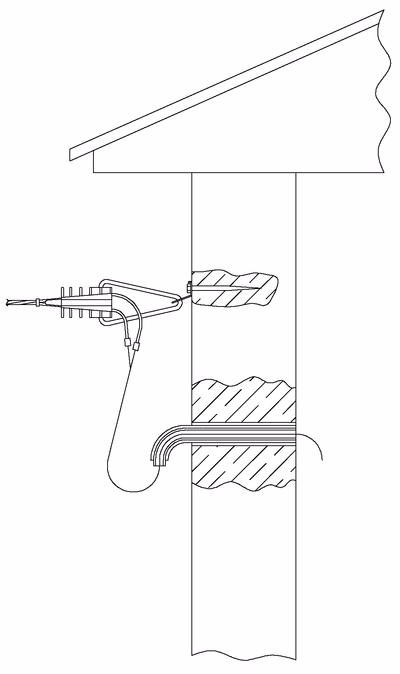

Ввод в здание проводом ВВГ. Опора не должна располагаться далее 25м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Вводы в здания

Типовые решения для железобетонных опор

Воздушные линии электропередачи напряжением до 1кВ с самонесущими изолированными проводами (ВЛИ) представляют собой воздушные линии электропередачи, выполненные на опорах с применением деревянных стоек. Опоры на базе деревянных стоек следует выполнять на стойках длиной 9,5м с диаметром вершины 220мм. К опорам посредством специальной арматуры подвешены самонесущие изолированные провода (СИП). Крепление СИП к опорам осуществляется в основном с помощью металлоконструкций (крюков, бандажных лент и др.), поддерживающих и натяжных зажимов. Соединения и ответвления проводов осуществляются с помощью соединительных и ответвительных зажимов.

Опоры деревянные

Конструкции опор должны обеспечивать возможность установки светильников уличного освещения всех типов. Согласно п. 6.3.2 ПУЭ 7-го изд. светильники наружного освещения можно устанавливать на опорах ВЛ до 1кВ. Деревянные опоры устанавливают, как правило, в сельских местностях, ввиду меньшей загрузки дорог и относительно невысокой стоимости конструкций. Но не зависимо от вида, опоры должны обладать высокой прочностью и устойчивостью к погодным условиям.

Заземление деревянных опор необходимо для того, чтобы обеспечить безопасность персонала, работающего с опорами линий электропередач. Воздушные линии электропередач, которые установлены на деревянных опорах, должны иметь заземление арматуры, штырей и крюков фазных проводов. Сопротивление устройства для заземления при этом не должно превышать значение в 50Ом.

Установка кабельной муфты на концевой деревянной опоре. Кабельные муфты предназначены для соединения строительных длин кабелей в общую кабельную линию или для их подключения к электрическим установкам и воздушным линиям электропередачи.

Установка ограничителя перенапряжения (ОПН) на концевой опоре ВЛИ. Ограничители перенапряжения ОПН предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений. Ограничители предназначены для эксплуатации на линиях электрических сетей переменного тока напряжением до 1кВ и частотой 50Гц. Присоединение ограничителей ОПН-ХХХ ЗОИ к СИП производится с помощью зажима ЗОИ, к неизолированным линиям - с помощью зажима ЗСГП. Присоединение ограничителей ОПН-ХХХ Ш производится на шинные отводы фазных проводников и провода нейтрали.

Установка ОПН

Ответвление от ВЛИ допускается выполнять в пролете. Длина пролета ответвления от ВЛ к вводу должна определяться расчетом в зависимости от прочности опоры, на которой выполняется ответвление, высоты подвески проводов ответвления на опоре и на вводе, количества и сечения жил проводов ответвления. Соединения проводов в пролетах ВЛ следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90% разрывного усилия провода. В одном пролете ВЛ допускается не более одного соединения на каждый провод.

Ввод в здание проводом ВВГ. Опора не должна располагаться далее 25м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6м от земли.
