Представьте ситуацию: по дороге на работу вы вспоминаете, что забыли выключить утюг. Знакомо?
А что, если существует решение, которое избавит вас от подобных тревог — это мастер-выключатель на основе модульного контактора. Он позволит одним движением отключить все ненужные электроприборы, а при возвращении — так же быстро восстановить их работу.
В этой статье мы расскажем, как создать мастер-выключатель на базе обычного настенного выключателя и контактора КМ, приведем схему подключения и разберем её особенности.
Что такое мастер-выключатель и зачем он нужен?
Не только утюг опасно оставлять включенными без присмотра. Системные блоки компьютера, кондиционеры, стиральные машины — на их работу могут повлиять скачки напряжения или внутренние неисправности. А ещё подключенные к сети приборы могут случайно включить домашние животные.
Выключать ненужные группы автоматическими выключателями или полностью обесточивать квартиру вводным рубильником неудобно, да и не все разбираются в оборудовании квартирного щита. Мы предлагаем собрать в квартире мастер-выключатель: тогда обесточить электрические цепи будет так же просто, как выключить свет.
Мастер-выключатель — это система, позволяющая управлять несколькими электрическими цепями одновременно. Вот его основные преимущества:
Защита от забывчивости и безопасность — мастер-выключатель поможет предотвратить пожары из-за забытых приборов.
Экономия на счетах. Многочисленные домашние приборы потребляют немало энергии в дежурном режиме. Их обесточивание снизит энергопотребление на
Простой монтаж — все компоненты системы устанавливаются в стандартный электрощит.
Гибкость настроек — можно объединить только нужные цепи.
Совместимость с умным домом — достаточно заменить выключатель на Wi-Fi-реле для управления системой со смартфона.
Компоненты решения
Для реализации системы мастер-выключателя нам потребуется:
Одноклавишный выключатель — устанавливается у выхода или в другом удобном месте.
Модульный контактор — «сердце» системы, коммутирующее нагрузки.
Автоматические выключатели, ВДТ, АВДТ — стандартные элементы электрощита для защиты и управления нагрузками.
Совет: выбирайте контактор с номинальным током выше суммарной нагрузки подключаемых приборов. Для квартиры подойдут модели на
Что такое модульный контактор?
Основа схемы мастер-выключателя — модульный контактор, «посредник» между слаботочными системами управления и бытовыми электроприборами. Он повышает безопасность и продлевает срок службы слаботочного оборудования: контроллеров, реле, выключателей. При этом устройство компактное, устанавливается на DIN-рейку в электрощите. Ключевая функция модульных контакторов в быту — реализация схемы мастер-выключателя, которую мы рассмотрим ниже.
Вот преимущества использования модульного контактора:
- Управление мощными нагрузками. Контактор рассчитан на частые включения/отключения цепей с большим током (бойлеры, теплые полы, кондиционеры, насосы). Он защищает слаботочные контакты от быстрого износа. Особенно это актуально при включении нагрузок с высоким пусковым током, например, при одновременном включении нескольких светодиодных светильников.
- Автоматизация процессов. Контактор позволяет подключать технику к системам умного дома, датчикам или таймерам. Например, отключать бойлер по сигналу реле времени или управлять уличным освещением через датчик движения.
- Компактность и универсальность. Модульный дизайн позволяет устанавливать контактор в стандартный электрощит, в один ряд с автоматическими выключателями и другими устройствами. В зависимости от модели он занимает такое же место, как
2–4 АВ. - Разделение цепей. Контактор помогает разделить мощные потребители на группы с различным током и напряжением. Например, можно от управляющей цепи с напряжением 24 В через контактор включать мощный электродвигатель с напряжением питания 380 В. Такая развязка делает электрощиты более безопасными и функциональными.
Ранее мы рассматривали модульные контакторы и схемы их включения в статье на нашем канале: https://dzen.ru/a/YPA8nPKohC3BWED0
Исходная схема квартирного электрощита

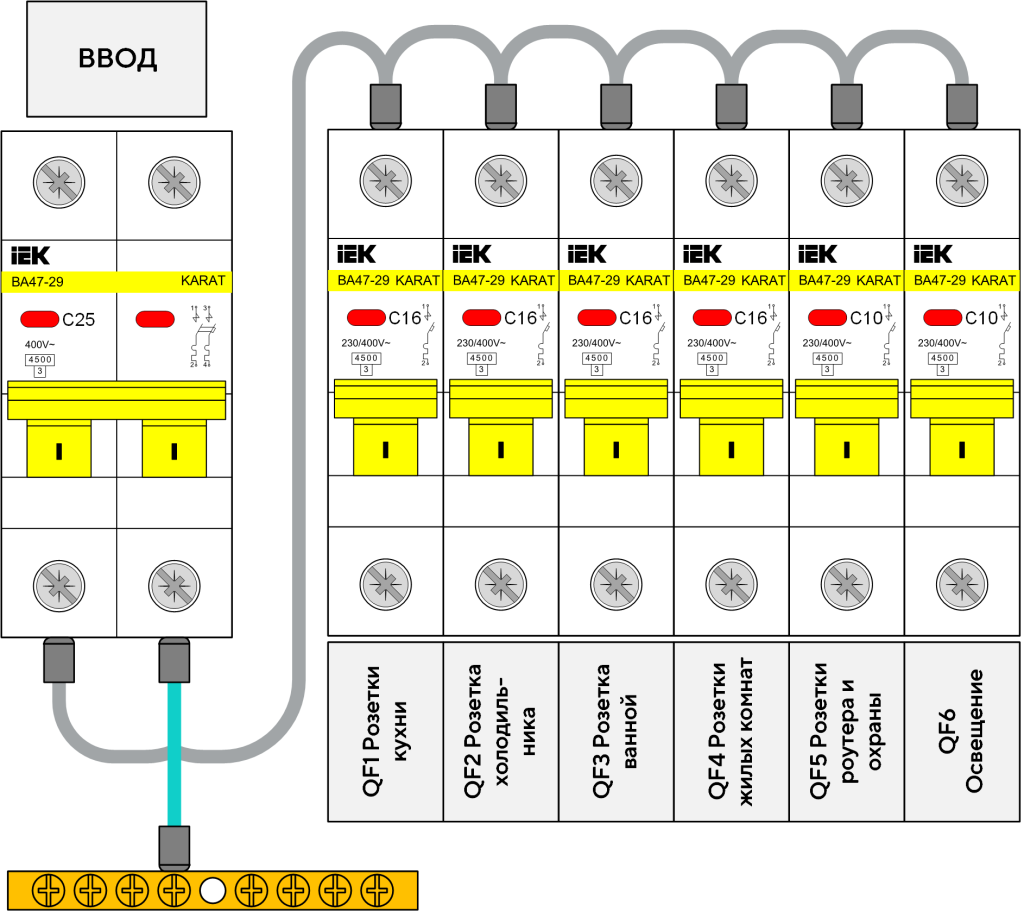

В обычной квартире минимум два групповых автоматических выключателя, но обычно их больше. Схема может быть такой:
Мы намеренно упростили схему и показали только автоматические выключатели без других устройств, а также фазных, нейтральных и защитных проводов, питающих групповые цепи.
О принципах расчета и построения схемы домашнего электрощита мы рассказали в статье на нашем канале: https://dzen.ru/a/aAYsplWg9WIpoqr0
Схема электрощита с мастер-выключателем
Вариантов схемы мастер-выключателя может быть много. Самый распространенный вариант — отключение цепей освещения. Для разработки схемы нужно распределить нагрузки на две группы:
- Нагрузки неотключаемых линий — те, которые питаются независимо от работы мастер-выключателя: система отопления, холодильник, сигнализация, камеры, интернет.
- Нагрузки, которые выключаются мастер-выключателем — те, работа которых не нужна, когда нас нет дома: цепи освещения и розетки жилых комнат.

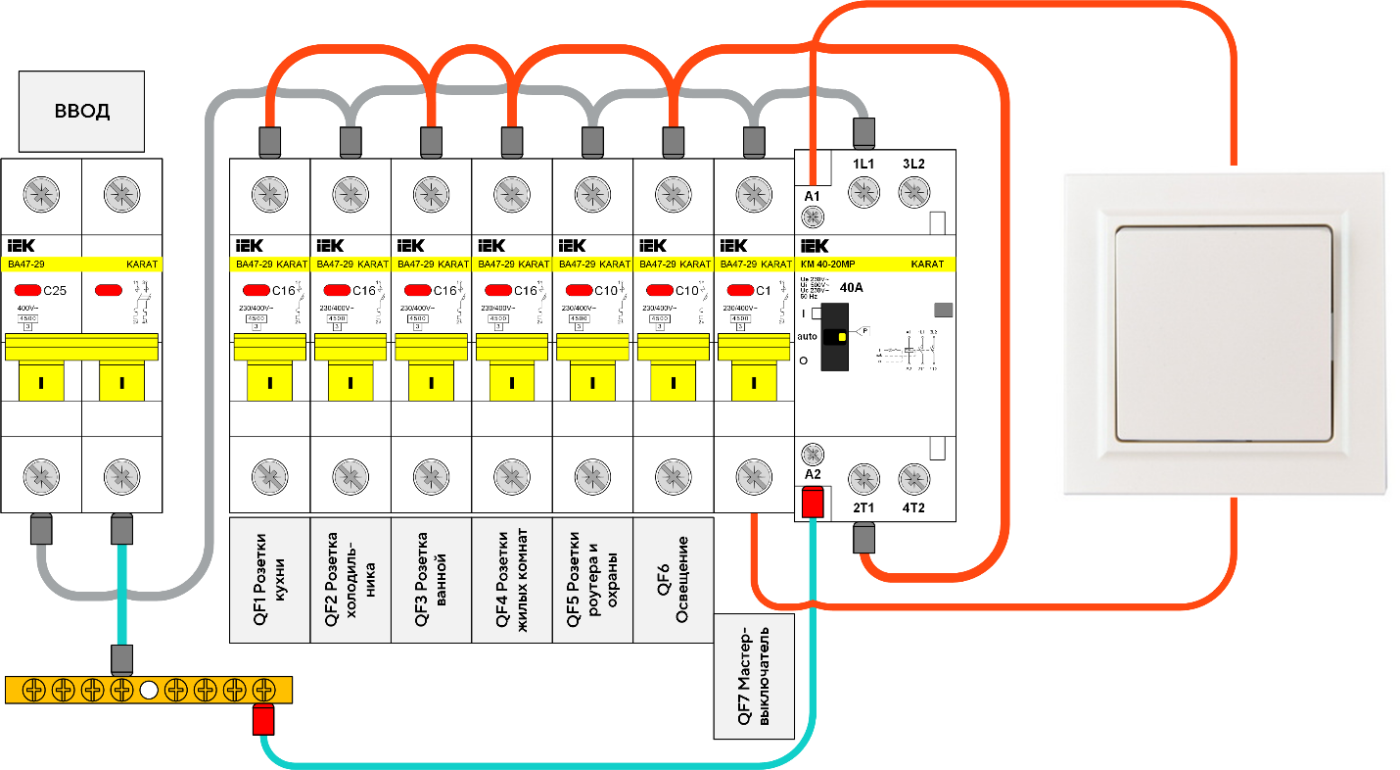

Схема с элементами мастер-выключателя может стать такой:
Один из вариантов схемы подключения мастер-выключателя в квартирном электрощите.
Красным цветом обозначены провода, подключающие группы, которые будут управляться мастер-выключателем.
Что изменилось? Выключатель управляет контактором, который коммутирует отключаемые группы. Неотключаемые группы (QF2, QF5) подключаем до контактора. Остальные группы (QF1, QF3, QF4, QF6) можно теперь отключить выключателем, расположенным в любом удобном месте. В схему добавился автоматический выключатель QF7, который защищает цепи управления контактором.
Уходя из дома, вы теперь нажимаете клавишу настенного выключателя — свет гаснет, розетки обесточиваются. Возвратившись, активируете цепи нажатием на клавишу.
Номиналы схемы
Номинальный ток контактора должен быть выше, чем максимально возможный ток, проходящий через его силовые контакты. В нашем случае выбор номинала контактора 40 А обоснован номиналом вводного АВ: он определяется вводным кабелем и выделенной мощностью на данную квартиру.
Номинал автоматического выключателя QF7 определяется током цепи управления и может быть менее 6 А.
Настенный выключатель следует выбирать с номинальным током 10 А.
Пример практической реализации электрощита с мастер-выключателем

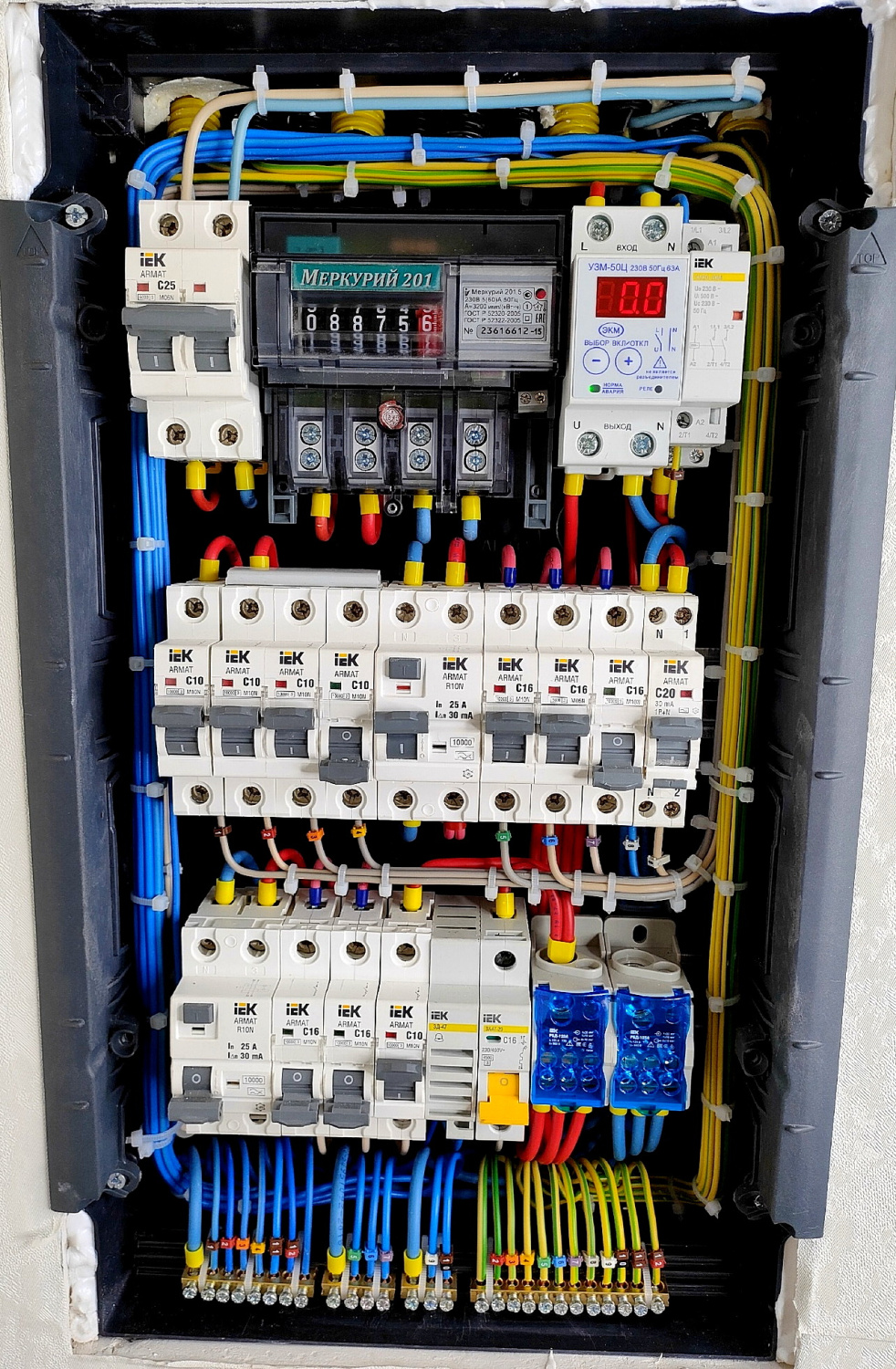

Это фото нам прислал наш подписчик Аким Ильясов из г. Уфы.
В верхней части щита установлен модульный контактор IEK КМ20-20М, который управляет отключаемыми группами. Управляющее напряжение приходит на контактор через выключатель, спрятанный за дверью гардероба в прихожей. Щит собран таким образом, что контактор отключает все цепи освещения в квартире.

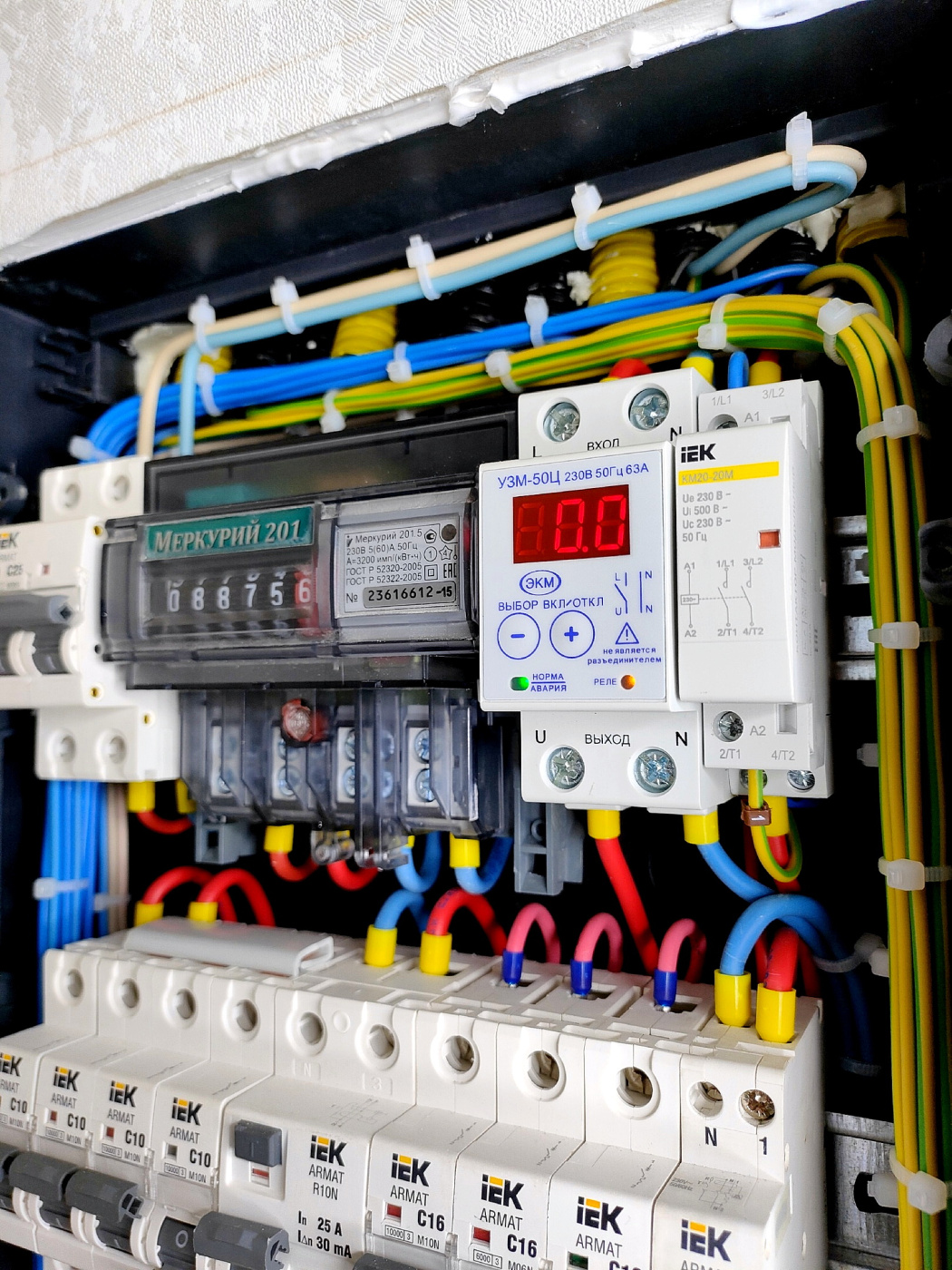

Установленный контактор КМ20-20М можно лучше рассмотреть на следующем фото:
Аким подробно рассказывал про этот электрощит у нас на канале: https://dzen.ru/video/watch/633da1ed0a671f0be5fab57c
Заключение
Мастер-выключатель на основе модульного контактора — разумное решение для современного дома. Он сочетает в себе безопасность, энергоэффективность и комфорт, избавляет от лишних хлопот и тревог.
