На крупных предприятиях в горнодобывающей, металлообрабатывающей и строительной отраслях прессы и дробильно-сортировочное оборудование применяются в единой технологической цепочке. Отказ одного узла может остановить всю линию и повлечь убытки для предприятия. Поэтому ключевой задачей становится обеспечение бесперебойной работы оборудования и минимизация рисков простоя.
В статье расскажем, как с этой задачей помогает справиться устройство плавного пуска (УПП), а также поделимся кейсом применения УПП SFC ONI в связке с прессовым оборудованием.
Ситуация на рынке
По наблюдениям экспертов, в России в сегментах промышленного прессового и дробильно-сортировочного оборудования (ДСО) наблюдается устойчивый рост и расширение ассортимента выпускаемой продукции. Этому способствуют государственные программы поддержки промышленных секторов и модернизация устаревшего оборудования.
Прессовое оборудование включает несколько сегментов: гидравлические прессы, прессы для резин и пластмасс, а также кузнечно-прессовые станки. Гидравлические прессы занимают до 50% объема рынка, причем в общем перечне вендоров преобладает оборудование российских производителей.
Рынок ДСО в 2024 году превысил 50 млрд рублей, показав рост около 6% по сравнению с предыдущим годом. Здесь доминирует продукция крупных китайских и азиатских брендов, хотя и российские производители уверенно наращивают свое присутствие. Для потребителей наиболее важными преимуществами становятся надежность оборудования, доступность запчастей и быстрое техническое обслуживание.
Таким образом, российские рынки прессовых механизмов и дробильно-сортировочного оборудования обладают хорошим потенциалом роста и привлекательностью для инвесторов. Дальнейшее укрепление рубля, государственная поддержка и активные инвестиции создают предпосылки для устойчивого развития этих отраслей в ближайшие годы.
ПЧ в отраслях прессового оборудования и ДСО

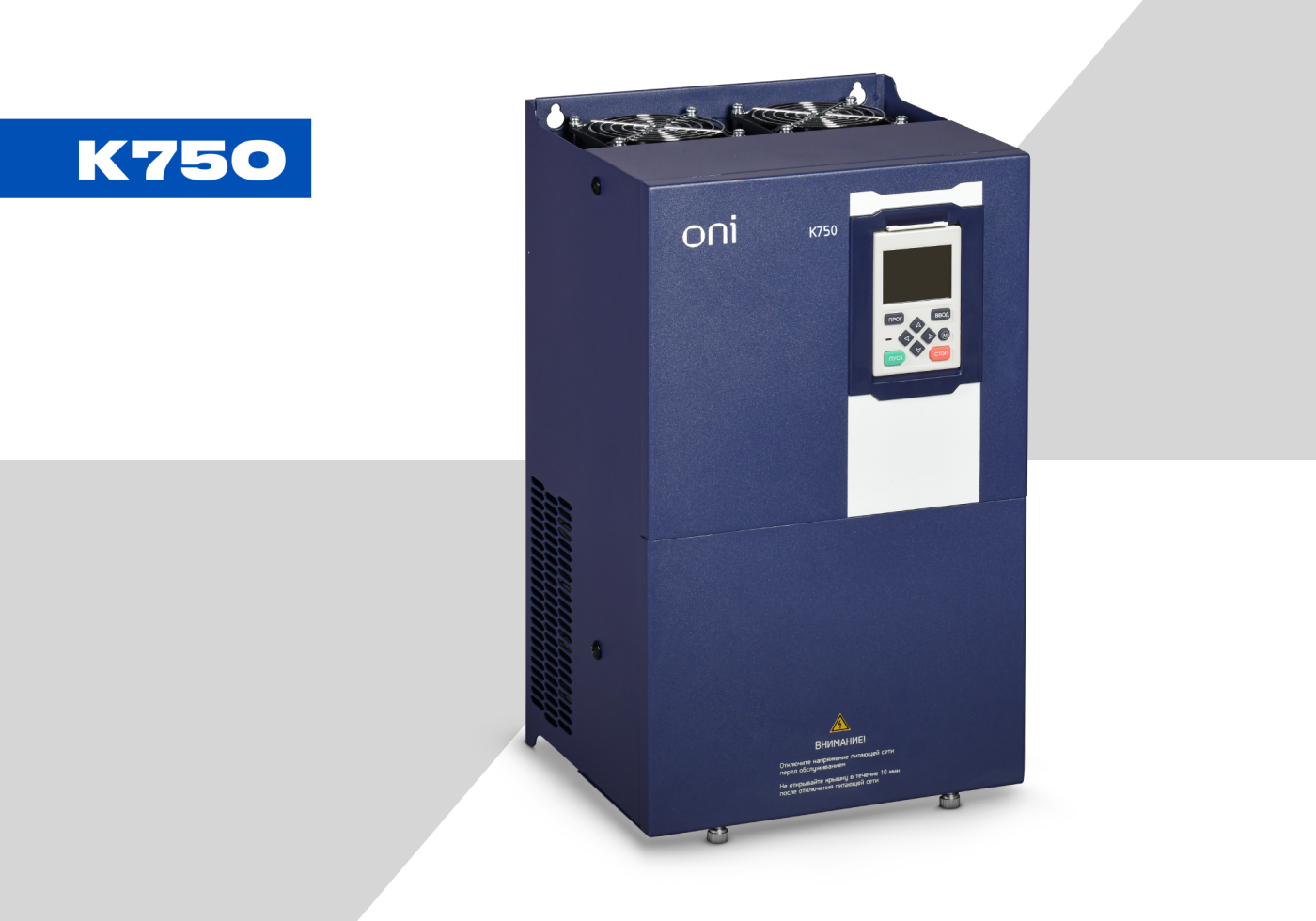

Преобразователи частоты К750 ONI отлично работают в тяжелых условиях, таких как дробилки, мешалки и прессы.
Один из способов управления гидравлической или кузнечно-прессовой машиной — частотно-регулируемый привод на основе преобразователя частоты (ПЧ). Он применяется для разгона, торможения и управления электродвигателем пресса во всем рабочем диапазоне скоростей.
В ДСО кривые разгона и торможения, а также номинальные режимы работы отличаются от прессового оборудования, поэтому при подборе ПЧ необходимо учитывать специфические требования:
-
Широкий диапазон регулировки скоростей вращения (поддержка выходной частоты свыше 300 Гц).
-
Высокий уровень защиты печатных плат от мелкодисперсных сред.
-
Поддержка различных типов двигателей.
Прессы и дробилки — технически сложные устройства, для которых характерны высокие пусковые токи и тяжелые режимы работы. ONI предлагает специализированные ПЧ для таких применений: например, FC-431 и K750.
Их отличительные особенности:
-
Всевозможные платы расширения.
-
Работа с промышленными протоколами Profibus, EtherCat, EtherNet, CANopen, Modbus RTU/TCP, ProfiNet.
-
Расширенное количество входов и выходов.
-
Поддержка ПИД-регулятора и упрощенного ПЛК.
-
Высокие перегрузочные способности — до 220% 1 с.
-
Исполнения со встроенным тормозным модулем до 110 кВт.
Преобразователи частоты FC-431 ONI предназначены для общепромышленного применения
Устройства плавного пуска SFC ONI в управлении прессами и ДСО
Зачастую для надежной работы пресса или дробильного аппарта требуется пуск и ускорение либо замедление электродвигателя в определенных временных интервалах. Тогда функционал ПЧ может быть избыточным, и оптимальным решением будет применение устройства плавного пуска (УПП).
Устройство плавного пуска в этом случае должно обладать расширенными возможностями и особенностями конструкции:
-
Разнообразные режимы пуска и останова.
-
Высокая перегрузочная способность.
-
Настраиваемые защиты.
-
Передача данных по промышленным протоколам.
-
Наличие обводного контактора (встроенный или внешний байпас).
Для тяжелых применений ONI рекомендует использовать УПП SFC. Это технически продвинутое устройство, обладающее отличными характеристиками:
-
Широкий номинал (до 800 кВт) и поддержка как 3Ф 380 В, так и 3Ф 690 В.
-
Расширенное число входов и выходов (5DI, 1AI (Pt100), 2DO, 1AO (4-20 мА), 3RO +1 реле байпаса).
-
Поддержка встроенного и внешнего байпаса во всем мощностном ряду.
-
Выносной LCD-пульт управления с часами реального времени позволяет быстро настроить УПП и удаленно до 10 метров по кабелю связи управлять работой SFC.
-
Расширенный перечень настраиваемых защит.
-
Предустановленные режимы работы (насос, вентилятор, дробилка, станок, общепром) обеспечивают быстрый ввод в эксплуатацию, режим тестирования позволяет отладить работу УПП перед основным запуском.
УПП SFC могут применяться в пожарном оборудовании за счет специализированного режима работы с отключением встроенных защит.
Расширенный функционал УПП SFC ONI позволяет тонко адаптировать это устройство под требуемый технический процесс и снижает расходы на эксплуатацию электродвигателя.
Пример применения УПП SFC в прессах
УПП SFC ONI применили при разработке шкафа управления (ШУ) для автоматизации работы цеха производства растительного масла на одном из промышленных предприятий РФ. Разработку проводил Новосибирский электромеханический завод (НЭМЗ). Для решения были выбраны УПП SFC 3Ф 380В 90кВт 180А Uупр 110-220В. Они управляют работой асинхронных электродвигателей на мешалках и дробилках.
ШУ на базе УПП SFC 90 кВт для автоматизации работы цеха производства растительного масла
Вот главные преимущества УПП SFC, которые позволяют им работать в таких тяжелых условиях, как производство масла с учетом требований промышленного предприятия:
-
высокая перегрузочная способность (шестикратная по пусковому току);
-
режимы пуска как по напряжению, так и с ограничением тока или поддержанием момента;
-
режим останова, в том числе постоянным током;
-
наличие встроенных защит от пусковой и рабочей перегрузок, от перенапряжения, от перегрева двигателя и УПП.
Производство масла — ответственный процесс для предприятия. Поэтому УПП непрерывно производит мониторинг и передает данные о собственном состоянии и параметрах электродвигателя в АСУ по протоколу Modbus RTU.
Например, раз в минуту передаются данные о текущем состоянии защиты, номинальных и рабочих токах УПП, различных уставках УПП при пуске и останове, количестве пусков и действительном времени работы. Все параметры в текстовой форме отображаются на LCD-экране. Благодаря часам реального времени, УПП настроено на работу в определенные временные интервалы, в том числе с целью экономии электроэнергии.
Как видно из приведенного примера, устройства плавного пуска SFC ONI могут решать разнообразные промышленные задачи и легко справляются с работой даже в тяжелых условиях и на ответственных технологических процессах.
Для всей линейки общепромышленных и промышленных ПЧ и УПП ONI поддерживает и развивает ассортимент запчастей, инструментов и принадлежностей для гарантийного и постгарантийного обслуживания. Наличие технической поддержки и сервисных центров, а также проведение пуско-наладочных работ техническими специалистами IEK GROUP гарантирует заказчикам долговечную и стабильную эксплуатацию оборудования ONI.
